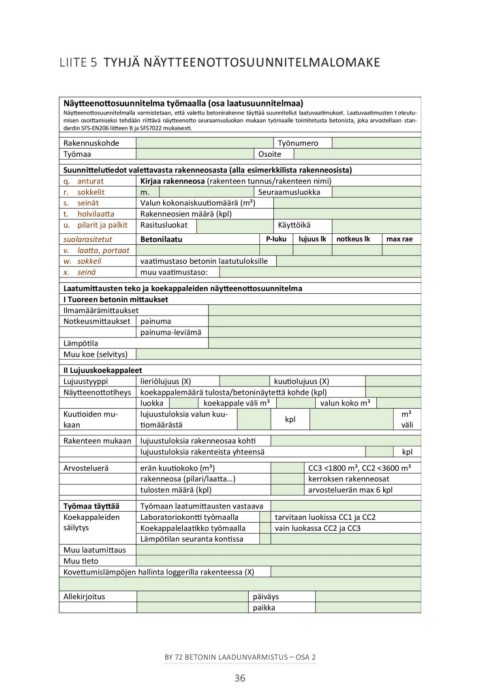

LIITE 5 TYHJÄ NÄYTTEENOTTOSUUNNITELMALOMAKE

Näytteenottosuunnitelma työmaalla (osa laatusuunnitelmaa)

Näytteenottosuunnitelmalla varmistetaan, että valettu betonirakenne täyttää suunnitellut laatuvaatimukset. Laatuvaatimusten t oteutu-
misen osoittamiseksi tehdään riittävä näytteenotto seuraamusluokan mukaan työmaalle toimitetusta betonista, joka arvostellaan stan-
dardin SFS-EN206 liitteen B ja SFS7022 mukaisesti.

Rakennuskohde Työnumero
Työmaa Osoite

Suunnittelutiedot valettavasta rakenneosasta (alla esimerkkilista rakenneosista)

q. anturat Kirjaa rakenneosa (rakenteen tunnus/rakenteen nimi)

r. sokkelit m. Seuraamusluokka

s. seinät Valun kokonaiskuutiomäärä (m³)

t. holvilaatta Rakenneosien määrä (kpl)

u. pilarit ja palkit Rasitusluokat Käyttöikä

suolarasitetut Betonilaatu P-luku lujuus lk notkeus lk max rae
v. laatta, portaat
w. sokkeli vaatimustaso betonin laatutuloksille
x. seinä muu vaatimustaso:

Laatumittausten teko ja koekappaleiden näytteenottosuunnitelma
I Tuoreen betonin mittaukset
Ilmamäärämittaukset
Notkeusmittaukset painuma

painuma-leviämä
Lämpötila
Muu koe (selvitys)

II Lujuuskoekappaleet

Lujuustyyppi lieriölujuus (X) kuutiolujuus (X)

Näytteenottotiheys koekappalemäärä tulosta/betoninäytettä kohde (kpl)

luokka koekappale väli m³ valun koko m³

Kuutioiden mu- lujuustuloksia valun kuu- kpl m³
kaan tiomäärästä väli

Rakenteen mukaan lujuustuloksia rakenneosaa kohti kpl
lujuustuloksia rakenteista yhteensä

Arvosteluerä erän kuutiokoko (m³) CC3 <1800 m³, CC2 <3600 m³
rakenneosa (pilari/laatta…) kerroksen rakenneosat
tulosten määrä (kpl) arvosteluerän max 6 kpl

Työmaa täyttää Työmaan laatumittausten vastaava

Koekappaleiden Laboratoriokontti työmaalla tarvitaan luokissa CC1 ja CC2
vain luokassa CC2 ja CC3
säilytys Koekappalelaatikko työmaalla

Lämpötilan seuranta kontissa

Muu laatumittaus

Muu tieto

Kovettumislämpöjen hallinta loggerilla rakenteessa (X)

Allekirjoitus päiväys
paikka
