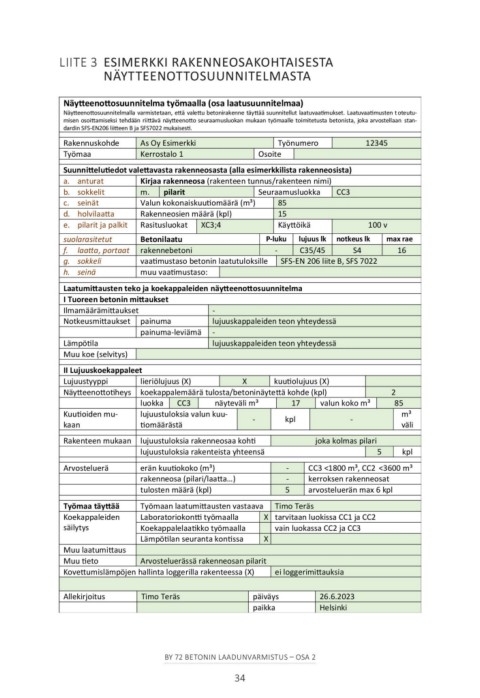

LIITE 3 ESIMERKKI RAKENNEOSAKOHTAISESTA
NÄYTTEENOTTOSUUNNITELMASTA

Näytteenottosuunnitelma työmaalla (osa laatusuunnitelmaa)

Näytteenottosuunnitelmalla varmistetaan, että valettu betonirakenne täyttää suunnitellut laatuvaatimukset. Laatuvaatimusten t oteutu-
misen osoittamiseksi tehdään riittävä näytteenotto seuraamusluokan mukaan työmaalle toimitetusta betonista, joka arvostellaan stan-
dardin SFS-EN206 liitteen B ja SFS7022 mukaisesti.

Rakennuskohde As Oy Esimerkki Työnumero 12345
Työmaa Kerrostalo 1 Osoite

Suunnittelutiedot valettavasta rakenneosasta (alla esimerkkilista rakenneosista)

a. anturat Kirjaa rakenneosa (rakenteen tunnus/rakenteen nimi)

b. sokkelit m. pilarit Seuraamusluokka CC3

c. seinät Valun kokonaiskuutiomäärä (m³) 85

d. holvilaatta Rakenneosien määrä (kpl) 15

e. pilarit ja palkit Rasitusluokat XC3;4 Käyttöikä 100 v

suolarasitetut Betonilaatu P-luku lujuus lk notkeus lk max rae
f. laatta, portaat 16
g. sokkeli rakennebetoni - C35/45 S4
h. seinä
vaatimustaso betonin laatutuloksille SFS-EN 206 liite B, SFS 7022

muu vaatimustaso:

Laatumittausten teko ja koekappaleiden näytteenottosuunnitelma

I Tuoreen betonin mittaukset

Ilmamäärämittaukset -

Notkeusmittaukset painuma lujuuskappaleiden teon yhteydessä

painuma-leviämä -

Lämpötila lujuuskappaleiden teon yhteydessä

Muu koe (selvitys)

II Lujuuskoekappaleet

Lujuustyyppi lieriölujuus (X) X kuutiolujuus (X)

Näytteenottotiheys koekappalemäärä tulosta/betoninäytettä kohde (kpl) 2
85
luokka CC3 näyteväli m³ 17 valun koko m³
m³
Kuutioiden mu- lujuustuloksia valun kuu- - kpl - väli
kaan tiomäärästä

Rakenteen mukaan lujuustuloksia rakenneosaa kohti joka kolmas pilari kpl
lujuustuloksia rakenteista yhteensä 5

Arvosteluerä erän kuutiokoko (m³) - CC3 <1800 m³, CC2 <3600 m³
rakenneosa (pilari/laatta…) - kerroksen rakenneosat
tulosten määrä (kpl) 5 arvosteluerän max 6 kpl

Työmaa täyttää Työmaan laatumittausten vastaava Timo Teräs

Koekappaleiden Laboratoriokontti työmaalla X tarvitaan luokissa CC1 ja CC2

säilytys Koekappalelaatikko työmaalla vain luokassa CC2 ja CC3

Lämpötilan seuranta kontissa X

Muu laatumittaus

Muu tieto Arvosteluerässä rakenneosan pilarit

Kovettumislämpöjen hallinta loggerilla rakenteessa (X) ei loggerimittauksia

Allekirjoitus Timo Teräs päiväys 26.6.2023
paikka Helsinki
