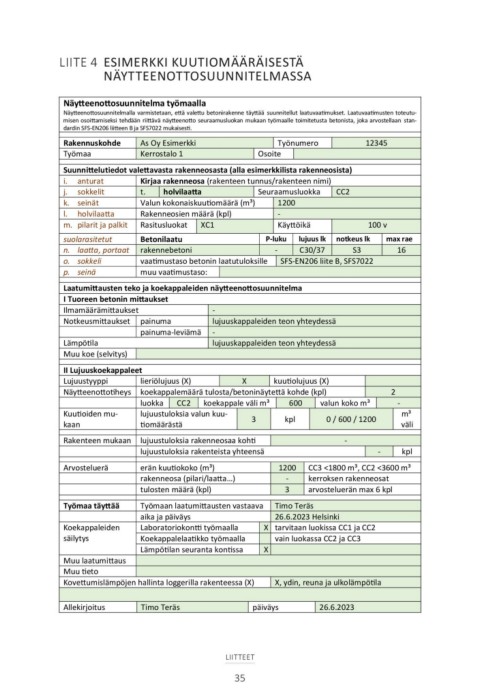

LIITE 4 ESIMERKKI KUUTIOMÄÄRÄISESTÄ
NÄYTTEENOTTOSUUNNITELMASSA

Näytteenottosuunnitelma työmaalla

Näytteenottosuunnitelmalla varmistetaan, että valettu betonirakenne täyttää suunnitellut laatuvaatimukset. Laatuvaatimusten toteutu-
misen osoittamiseksi tehdään riittävä näytteenotto seuraamusluokan mukaan työmaalle toimitetusta betonista, joka arvostellaan stan-
dardin SFS-EN206 liitteen B ja SFS7022 mukaisesti.

Rakennuskohde As Oy Esimerkki Työnumero 12345
Työmaa Kerrostalo 1 Osoite

Suunnittelutiedot valettavasta rakenneosasta (alla esimerkkilista rakenneosista)

i. anturat Kirjaa rakenneosa (rakenteen tunnus/rakenteen nimi)

j. sokkelit t. holvilaatta Seuraamusluokka CC2

k. seinät Valun kokonaiskuutiomäärä (m³) 1200

l. holvilaatta Rakenneosien määrä (kpl) -

m. pilarit ja palkit Rasitusluokat XC1 Käyttöikä 100 v

suolarasitetut Betonilaatu P-luku lujuus lk notkeus lk max rae
n. laatta, portaat 16
o. sokkeli rakennebetoni - C30/37 S3
p. seinä
vaatimustaso betonin laatutuloksille SFS-EN206 liite B, SFS7022

muu vaatimustaso:

Laatumittausten teko ja koekappaleiden näytteenottosuunnitelma

I Tuoreen betonin mittaukset

Ilmamäärämittaukset -

Notkeusmittaukset painuma lujuuskappaleiden teon yhteydessä

painuma-leviämä -

Lämpötila lujuuskappaleiden teon yhteydessä

Muu koe (selvitys)

II Lujuuskoekappaleet

Lujuustyyppi lieriölujuus (X) X kuutiolujuus (X)

Näytteenottotiheys koekappalemäärä tulosta/betoninäytettä kohde (kpl) 2
-
luokka CC2 koekappale väli m³ 600 valun koko m³ m³
väli
Kuutioiden mu- lujuustuloksia valun kuu- 3 kpl 0 / 600 / 1200
kaan tiomäärästä

Rakenteen mukaan lujuustuloksia rakenneosaa kohti -
lujuustuloksia rakenteista yhteensä - kpl

Arvosteluerä erän kuutiokoko (m³) 1200 CC3 <1800 m³, CC2 <3600 m³
rakenneosa (pilari/laatta…) - kerroksen rakenneosat
tulosten määrä (kpl) 3 arvosteluerän max 6 kpl

Työmaa täyttää Työmaan laatumittausten vastaava Timo Teräs

aika ja päiväys 26.6.2023 Helsinki

Koekappaleiden Laboratoriokontti työmaalla X tarvitaan luokissa CC1 ja CC2

säilytys Koekappalelaatikko työmaalla vain luokassa CC2 ja CC3

Lämpötilan seuranta kontissa X

Muu laatumittaus

Muu tieto

Kovettumislämpöjen hallinta loggerilla rakenteessa (X) X, ydin, reuna ja ulkolämpötila

Allekirjoitus Timo Teräs päiväys 26.6.2023
paikka Helsinki

Liitteet
