Kuntotutkimus koostuu kolmesta peräkkäisestä vaiheesta, jotka voivat olla kuiten-
kin osittain päällekkäisiä: esiselvitys, kenttä- ja laboratoriotutkimukset sekä tulosten
analysointi ja raportointi. Eri vaiheiden painotus saattaa vaihdella, mutta kaikki pää-
vaiheet tulee toteuttaa jokaisessa kuntotutkimuksessa.

Vaihe 1 Vaihe 2 Vaihe 3

Tutkimus- Kenttä- Laboratorio- Tulosten
suunnitelman tutkimukset analyysit analysointi ja
laatiminen ja raportointi

esiselvitys

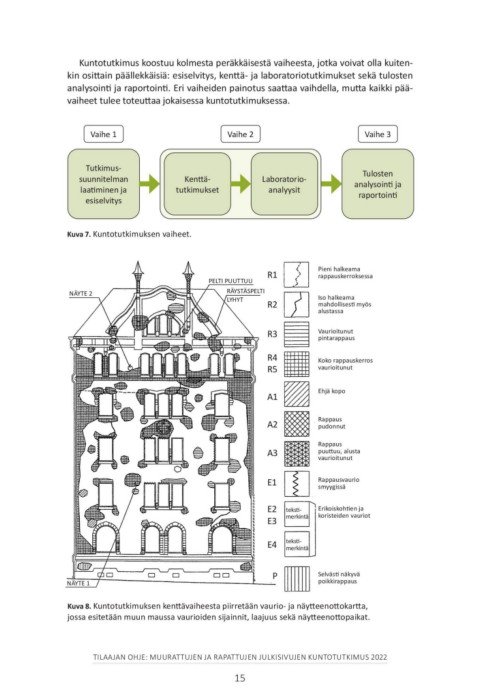

Kuva 7. Kuntotutkimuksen vaiheet.

PELTI PUUTTUU R1 Pieni halkeama
rappauskerroksessa
NÄYTE 2 RÄYSTÄSPELTI Iso halkeama
mahdollisesti myös
LYHYT R2 alustassa
Vaurioitunut
R3 pintarappaus
Koko rappauskerros
R4 vaurioitunut
R5

A1 Ehjä kopo

A2 Rappaus
pudonnut

Rappaus
A3 puuttuu, alusta
vaurioitunut

E1 Rappausvaurio
smyygissä

E2 teksti­ Erikoiskohtien ja
E3 merkintä koristeiden vauriot

E4 teksti­
merkintä

NÄYTE 1 P Selvästi näkyvä
poikkirappaus

Kuva 8. Kuntotutkimuksen kenttävaiheesta piirretään vaurio- ja näytteenottokartta,
jossa esitetään muun maussa vaurioiden sijainnit, laajuus sekä näytteenottopaikat.
