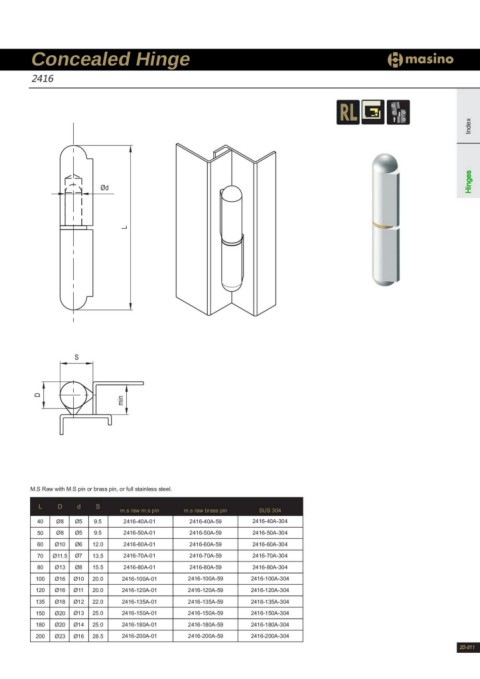

Concealed Hinge Index

2416 Hinges

Ød

DS
min L

M.S Raw with M.S pin or brass pin, or full stainless steel.

L Dd S m.s raw m.s pin m.s raw brass pin SUS 304
2416-40A-01 2416-40A-59 2416-40A-304
40 Ø8 Ø5 9.5 2416-50A-01 2416-50A-59 2416-50A-304
50 Ø8 Ø5 9.5 2416-60A-01 2416-60A-59 2416-60A-304
60 Ø10 Ø6 12.0 2416-70A-01 2416-70A-59 2416-70A-304
70 Ø11.5 Ø7 13.5 2416-80A-01 2416-80A-59 2416-80A-304
80 Ø13 Ø8 15.5 2416-100A-01 2416-100A-59 2416-100A-304
100 Ø16 Ø10 20.0 2416-120A-01 2416-120A-59 2416-120A-304
120 Ø16 Ø11 20.0 2416-135A-01 2416-135A-59 2416-135A-304
135 Ø18 Ø12 22.0 2416-150A-01 2416-150A-59 2416-150A-304
150 Ø20 Ø13 25.0 2416-180A-01 2416-180A-59 2416-180A-304
180 Ø20 Ø14 25.0 2416-200A-01 2416-200A-59 2416-200A-304
200 Ø23 Ø16 28.5

2D-011
