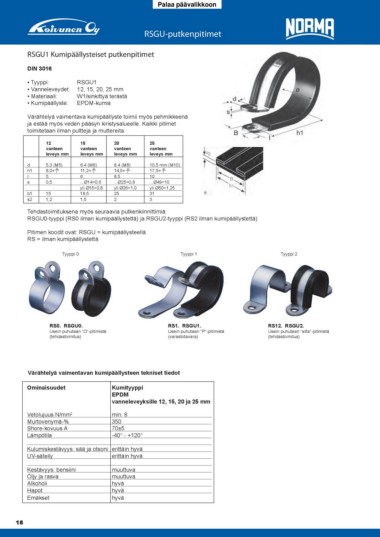

RSGU-putkenpitimet

RSGU1 Kumipäällysteiset putkenpitimet

DIN 3016

• Tyyppi: RSGU1
• Vanneleveydet: 12, 15, 20, 25 mm
• Materiaali: W1/sinkittyä terästä
• Kumipäällyste: EPDM-kumia

Värähtelyä vaimentava kumipäällyste toimii myös pehmikkeenä
ja estää myös veden pääsyn kiristysalueelle. Kaikki pitimet
toimitetaan ilman pultteja ja muttereita.

12 15 20 25

vanteen vanteen vanteen vanteen

leveys mm leveys mm leveys mm leveys mm

d 5,3 (M5) 6,4 (M6) 8,4 (M8) 10,5 mm (M10)
h1 8,0+ 2Ø 11,2+ 2Ø Ø
I 5 6 14,5+ Ø 17,5+ 2
s 0,5 ...Ø14=0,6 2
yli Ø15=0,8
b1 15 18,5 8,5 10
s2 1,2 1,5
...Ø25=0,8 ...Ø49=10

yli Ø26=1,0 yli Ø50=1,25

25 31

2 3

Tehdastoimituksena myös seuraavia putkenkiinnittimiä:
RSGU0-tyyppi (RS0 ilman kumipäällystettä) ja RSGU2-tyyppi (RS2 ilman kumipäällystettä)

Pitimen koodit ovat: RSGU = kumipäällysteellä
RS = ilman kumipäällystettä

Tyyppi 0 Tyyppi 1 Tyyppi 2

RS0. RSGU0. RS1. RSGU1. RS12. RSGU2.
Usein puhutaan ”O”-pitimistä Usein puhutaan ”P”-pitimistä Usein puhutaan ”silta”-pitimistä

(tehdastoimitus) (varastotavara) (tehdastoimitus)

Värähtelyä vaimentavan kumipäällysteen tekniset tiedot

Ominaisuudet Kumityyppi
EPDM
vanneleveyksille 12, 15, 20 ja 25 mm

Vetolujuus N/mm2 min. 8
Murtovenymä-% 350
Shore-kovuus A 70±5
Lämpötila -40° - +120°

Kulumiskestävyys: sää ja otsoni erittäin hyvä

UV-säteily erittäin hyvä

Kestävyys: bensiini muuttuva
Öljy ja rasva muuttuva
Alkoholi hyvä
Hapot hyvä

Emäkset hyvä

18
