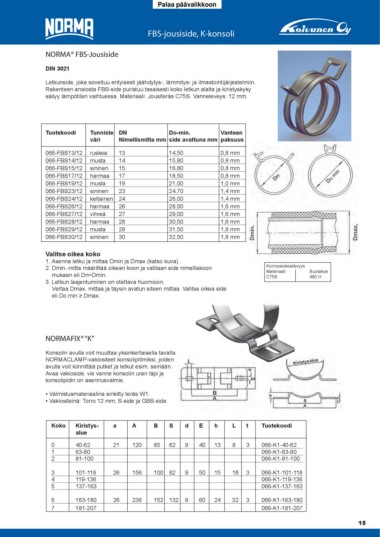

FBS-jousiside, K-konsoli

NORMA® FBS-Jousiside

DIN 3021
Letkunside, joka soveltuu erityisesti jäähdytys-, lämmitys- ja ilmastointijärjestelmiin.
Rakenteen ansiosta FBS-side puristuu tasaisesti koko letkun alalta ja kiristyskyky
säilyy lämpötilan vaihtuessa. Materiaali: Jousiteräs C75S. Vanneleveys: 12 mm.

Tuotekoodi Tunniste DN Do-min. Vanteen

väri Nimellismitta mm side avattuna mm paksuus

066-FBS13/12 ruskea 13 14,50 0,8 mm
066-FBS14/12 musta 14 15,80 0,8 mm
066-FBS15/12 sininen 15 16,80 0,8 mm
066-FBS17/12 harmaa 17 18,50 0,8 mm
066-FBS19/12 musta 19 21,00 1,0 mm
066-FBS23/12 sininen 23 24,70 1,4 mm
066-FBS24/12 keltainen 24 26,00 1,4 mm
066-FBS26/12 harmaa 26 28,00 1,6 mm
066-FBS27/12 vihreä 27 29,00 1,6 mm
066-FBS28/12 harmaa 28 30,50 1,6 mm
066-FBS29/12 musta 29 31,50 1,8 mm
066-FBS30/12 sininen 30 32,50 1,8 mm

Valitse oikea koko Korroosiokestävyys
1. Asenna letku ja mittaa Dmin ja Dmax (katso kuva).
2. Dmin.-mitta määrittää oikean koon ja valitaan side nimelliskoon Materiaali Suolakoe
mukaan eli Dn=Dmin.
3. Letkun laajentuminen on otettava huomioon. C75S 480 H
Vertaa Dmax. mittaa ja täysin avatun siteen mittaa. Valitse oikea side
eli Do min ­≥­ Dmax.

NORMAFIX® “K”

Konsolin avulla voit muuttaa yksinkertaisella tavalla
NORMACLAMP-vakiositeet konsolipitimiksi, joiden
avulla voit kiinnittää putket ja letkut esim. seinään.
Avaa vakioside, vie vanne konsolin uran läpi ja
konsolipidin on asennusvalmis.

• Valmistusmateriaalina sinkitty teräs W1.
• Vakiositeinä: Torro 12 mm, S-side ja GBS-side

Koko Kiristys- a A B S d E h L t Tuotekoodi
alue
066-K1-40-62
0 40-62 21 120 85 62 9 40 13 8 3 066-K1-63-80
066-K1-81-100
1 63-80
066-K1-101-118
2 81-100 066-K1-119-136
066-K1-137-163
3 101-118 26 156 100 82 9 50 15 18 3
066-K1-163-180
4 119-136 066-K1-181-207

5 137-163

6 163-180 26 236 152 132 9 60 24 32 3

7 181-207
