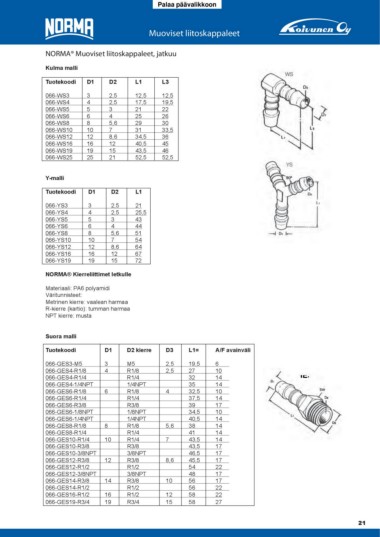

Page 109 - kiinnitystarvikkeet_luettelo

Palaa päävalikkoon

Muoviset liitoskappaleet

NORMA® Muoviset liitoskappaleet, jatkuu

Kulma malli

Tuotekoodi D1 D2 L1 L3

066-WS3 3 2,5 12,5 12,5
066-WS4 4 2,5 17,5 19,5
066-WS5 5 3 21 22
066-WS6 6 4 25 26
066-WS8 8 5,6 29 30
066-WS10 10 7 31 33,5
066-WS12 12 8,6 34,5 36
066-WS16 16 12 40,5 45
066-WS19 19 15 43,5 46
066-WS25 25 21 52,5 52,5

Y-malli

Tuotekoodi D1 D2 L1

066-YS3 3 2,5 21

066-YS4 4 2,5 25,5

066-YS5 5 3 43

066-YS6 6 4 44

066-YS8 8 5,6 51

066-YS10 10 7 54

066-YS12 12 8,6 64

066-YS16 16 12 67

066-YS19 19 15 72

NORMA® Kierreliittimet letkulle

Materiaali: PA6 polyamidi
Väritunnisteet:
Metrinen kierre: vaalean harmaa
R-kierre (kartio): tumman harmaa
NPT kierre: musta

Suora malli

Tuotekoodi D1 D2 kierre D3 L1= A/F avainväli

066-GES3-M5 3 M5 2,5 19,5 6
27 10
066-GES4-R1/8 4 R1/8 2,5 32 14 GES
35 14
066-GES4-R1/4 R1/4 32,5 10
37,5 14
066-GES4-1/4NPT 1/4NPT 39 17
34,5 10
066-GES6-R1/8 6 R1/8 4 40,5 14
38 14
066-GES6-R1/4 R1/4 41 14
43,5 14
066-GES6-R3/8 R3/8 43,5 17
46,5 17
066-GES6-1/8NPT 1/8NPT 45,5 17
54 22
066-GES6-1/4NPT 1/4NPT 48 17
56 17
066-GES8-R1/8 8 R1/8 5,6 56 22
58 22
066-GES8-R1/4 R1/4
58 27
066-GES10-R1/4 10 R1/4 7

066-GES10-R3/8 R3/8

066-GES10-3/8NPT 3/8NPT

066-GES12-R3/8 12 R3/8 8,6

066-GES12-R1/2 R1/2

066-GES12-3/8NPT 3/8NPT

066-GES14-R3/8 14 R3/8 10

066-GES14-R1/2 R1/2

066-GES16-R1/2 16 R1/2 12

066-GES19-R3/4 19 R3/4 15

21
