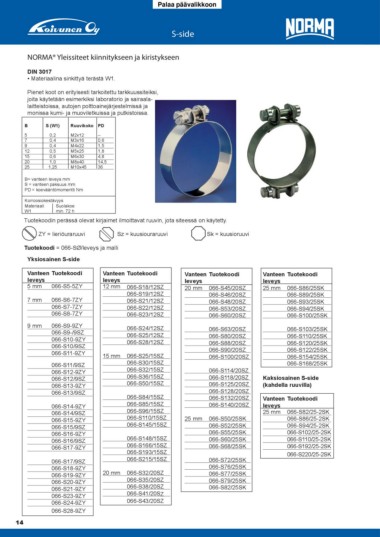

S-side

NORMA® Yleissiteet kiinnitykseen ja kiristykseen

DIN 3017
• Materiaalina sinkittyä terästä W1.

Pienet koot on erityisesti tarkoitettu tarkkuussiteiksi,
joita käytetään esimerkiksi laboratorio ja sairaala-
laitteistoissa, autojen polttoainejärjestelmissä ja
monissa kumi- ja muoviletkuissa ja putkistoissa.

B S (W1) Ruuvikoko PD

5 0,2 M2x12 –

7 0,4 M3x16 0,6

9 0,4 M4x22 1,5

12 0,5 M5x25 1,8

15 0,6 M6x30 4,8

20 1,0 M8x40 14,5

25 1,25 M10x45 36

B= vanteen leveys mm
S = vanteen paksuus mm
PD = koevääntömomentti Nm

Korroosiokestävyys
Materiaali Suolakoe
W1 min. 72 h

Tuotekoodin perässä olevat kirjaimet ilmoittavat ruuvin, jota siteessä on käytetty.

ZY = lieriöuraruuvi Sz = kuusiouraruuvi Sk = kuusioruuvi

Tuotekoodi = 066-SØ/leveys ja malli
Yksiosainen S-side

Vanteen Tuotekoodi Vanteen Tuotekoodi Vanteen Tuotekoodi Vanteen Tuotekoodi
leveys leveys leveys leveys
5 mm 066-S5-5ZY 12 mm 066-S18/12SZ 20 mm 066-S45/20SZ 25 mm 066-S86/25SK
066-S19/12SZ 066-S46/20SZ 066-S89/25SK
7 mm 066-S6-7ZY 066-S21/12SZ 066-S48/20SZ 066-S93/25SK
066-S7-7ZY 066-S22/12SZ 066-S53/20SZ 066-S94/25SK
066-S8-7ZY 066-S23/12SZ 066-S60/20SZ 066-S100/25SK

9 mm 066-S9-9ZY 066-S24/12SZ 066-S63/20SZ 066-S103/25SK
066-S9-/9SZ 066-S25/12SZ 066-S80/20SZ 066-S110/25SK
066-S10-9ZY 066-S28/12SZ 066-S88/20SZ 066-S120/25SK
066-S10/9SZ 066-S90/20SZ 066-S122/25SK
066-S11-9ZY 15 mm 066-S25/15SZ 066-S100/20SZ 066-S154/25SK
066-S30/15SZ 066-S168/25SK
066-S11/9SZ 066-S32/15SZ 066-S114/20SZ
066-S12-9ZY 066-S36/15SZ 066-S118/20SZ Kaksiosainen S-side
066-S12/9SZ 066-S50/15SZ 066-S125/20SZ (kahdella ruuvilla)
066-S13-9ZY 066-S128/20SZ
066-S13/9SZ 066-S84/15SZ 066-S132/20SZ Vanteen Tuotekoodi
066-S85/15SZ 066-S140/20SZ leveys
066-S14-9ZY 066-S96/15SZ 25 mm 066-S82/25-2SK
066-S14/9SZ 066-S110/15SZ 25 mm 066-S50/25SK 066-S86/25-2SK
066-S15-9ZY 066-S145/15SZ 066-S52/25SK 066-S94/25-2SK
066-S15/9SZ 066-S55/25SK 066-S102/25-2SK
066-S16-9ZY 066-S148/15SZ 066-S60/25SK 066-S110/25-2SK
066-S16/9SZ 066-S166/15SZ 066-S68/25SK 066-S192/25-2SK
066-S17-9ZY 066-S193/15SZ
066-S215/15SZ 066-S72/25SK 066-S220/25-2SK
066-S17/9SZ 066-S76/25SK
066-S18-9ZY 20 mm 066-S32/20SZ 066-S77/25SK
066-S19-9ZY 066-S35/20SZ 066-S79/25SK
066-S20-9ZY 066-S38/20SZ 066-S82/25SK
066-S21-9ZY 066-S41/20SZ
066-S23-9ZY 066-S43/20SZ
066-S24-9ZY

066-S28-9ZY
