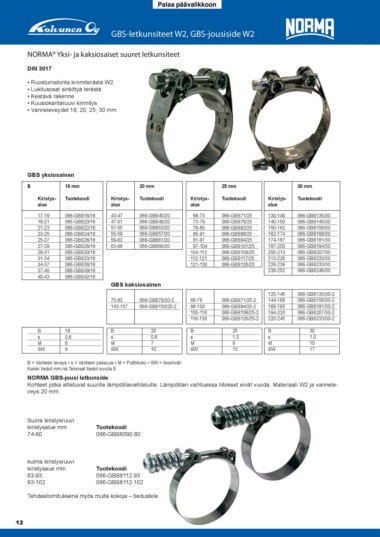

Page 100 - kiinnitystarvikkeet_luettelo
P. 100

Palaa päävalikkoon

                                GBS-letkunsiteet W2, GBS-jousiside W2

    NORMA® Yksi- ja kaksiosaiset suuret letkunsiteet

    DIN 3017

    • Ruostumatonta kromiterästä W2.
    • Lukitusosat sinkittyä terästä
    • Kestävä rakenne
    • Kuusiokantaruuvi kiinnitys
    • Vanneleveydet 18, 20, 25, 30 mm.

    GBS yksiosainen

    B		       18 mm		                 20 mm		                     25 mm		                         30 mm

    	 Kiristys-	 Tuotekoodi	  Kiristys-	 Tuotekoodi	    Kiristys-	 Tuotekoodi	        Kiristys-	  Tuotekoodi
    	 alue		                  alue		                    alue		                        alue
                                                                                                  066-GBS135/30
    	 17-19	  066-GBS18/18	   43-47	  066-GBS45/20	     68-73	    066-GBS71/25	       130-140	    066-GBS145/30
    	 19-21	                                                                          140-150	    066-GBS156/30
    	 21-23	  066-GBS20/18	   47-51	  066-GBS49/20	     73-79	    066-GBS76/25	       150-162	    066-GBS168/30
    	 23-25	                                                                          162-174	    066-GBS181/30
    	 25-27	  066-GBS22/18	   51-55	  066-GBS53/20	     79-85	    066-GBS82/25	       174-187	    066-GBS194/30
    	 27-29	                                                                          187-200	    066-GBS207/30
    	 29-31	  066-GBS24/18	   55-59	  066-GBS57/20	     85-91	    066-GBS88/25	       200-213	    066-GBS220/30
    	 31-34	                                                                          213-226	    066-GBS233/30
    	 34-37	  066-GBS26/18	   59-63	  066-GBS61/20	     91-97	    066-GBS94/25	       226-239	    066-GBS246/30
    	 37-40	                                                                          239-252
    	 40-43	  066-GBS28/18	   63-68	  066-GBS66/20	     97-104	   066-GBS101/25	                  066-GBS135/30-2
                                                                                      125-145	    066-GBS156/30-2
              066-GBS30/18			                           104-112	  066-GBS108/25	      144-168	    066-GBS181/30-2
                                                                                      168-193	    066-GBS207/30-2
              066-GBS33/18			                           112-121	  066-GBS117/25	      194-220	    066-GBS233/30-2
                                                                                      220-245
              066-GBS36/18			                           121-130	  066-GBS126/25	                         30
                                                                                      B	                 1,0
              066-GBS39/18					                                                       s	                 10
                                                                                      M	                 17
              066-GBS42/18                                                            SW

    	 		                      GBS kaksiosainen



    			                       75-83	  066-GBS79/20-2	   66-76	    066-GBS71/25-2

    			                       143-157	 066-GBS150/20-2	 88-100	   066-GBS94/25-2

    					                                               100-116	  066-GBS108/25-2

    					                                               116-136	  066-GBS126/25-2



    	 B	      18	             B	 20	 B	                           25

    	 s	      0,6	            s	 0,8	 s	                          1,0

    	 M	      6	              M	 7	 M	                            8

    	 SW	     8	              SW	 10	 SW	 13

    B = Vanteen leveys • s = Vanteen paksuus • M = Pulttikoko • SW = Avainväli
    Kaikki tiedot mm:nä.Tekniset tiedot sivulla 8.

    NORMA GBS-jousi letkunside
    Kohteet jotka altistuvat suurille lämpötilavaihteluille. Lämpötilan vaihtuessa liitokset eivät vuoda. Materiaali W2 ja vannele-
    veys 20 mm.

    Suora kiristysruuvi       Tuotekoodi
    kiristysalue mm	          066-GBS8090.80
    74-80

    kulma kiristysruuvi       Tuotekoodi
    kiristysaue mm	           066-GBS8112.93
    83-93
    93-102	                   066-GBS8112.102

    Tehdastoimituksena myös muita kokoja – tiedustele.
