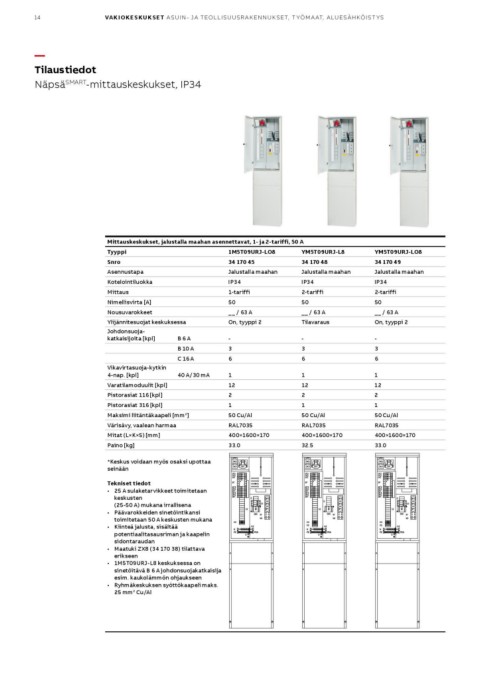

14 VAKIOKESKUKSET ASUIN- JA TEOLLISUUSR AKENNUKSET, T YÖMA AT, ALUESÄHKÖIST YS

—
Tilaustiedot
NäpsäSMART-mittauskeskukset, IP34

Mittauskeskukset, jalustalla maahan asennettavat, 1- ja 2-tariffi, 50 A

Tyyppi 1M5T09URJ-LO8 YM5T09URJ-L8 YM5T09URJ-LO8
34 170 49
Snro 34 170 45 34 170 48 Jalustalla maahan
IP34
Asennustapa Jalustalla maahan Jalustalla maahan 2-tariffi
50
Kotelointiluokka IP34 IP34 __ / 63 A
On, tyyppi 2
Mittaus 1-tariffi 2-tariffi
-
Nimellisvirta [A] 50 50 3
6
Nousuvarokkeet __ / 63 A __ / 63 A
1
Ylijännitesuojat keskuksessa On, tyyppi 2 Tilavaraus 12
2
Johdonsuoja- B6A - - 1
katkaisijoita [kpl] 50 Cu/Al
RAL7035
B 10 A 3 3 400×1600×170
33.0
C 16 A 6 6

Vikavirtasuoja-kytkin 40 A/30 mA 1 1
4-nap. [kpl]

Varatilamoduulit [kpl] 12 12

Pistorasiat 116 [kpl] 2 2

Pistorasiat 316 [kpl] 1 1

Maksimi liitäntäkaapeli [mm2] 50 Cu/Al 50 Cu/Al

Värisävy, vaalean harmaa RAL7035 RAL7035

Mitat (L×K×S) [mm] 400×1600×170 400×1600×170

Paino [kg] 33.0 32.5

*Keskus voidaan myös osaksi upottaa
seinään

Tekniset tiedot
• 25 A sulaketarvikkeet toimitetaan

keskusten
(25-50 A) mukana irrallisena
• Päävarokkeiden sinetöintikansi
toimitetaan 50 A keskusten mukana
• Kiinteä jalusta, sisältää
potentiaalitasausriman ja kaapelin
sidontaraudan
• Maatuki ZX8 (34 170 38) tilattava
erikseen
• 1M5T09URJ-L8 keskuksessa on
sinetöitävä B 6 A johdonsuojakatkaisija
esim. kaukolämmön ohjaukseen
• Ryhmäkeskuksen syöttökaapeli maks.
25 mm2 Cu/Al
