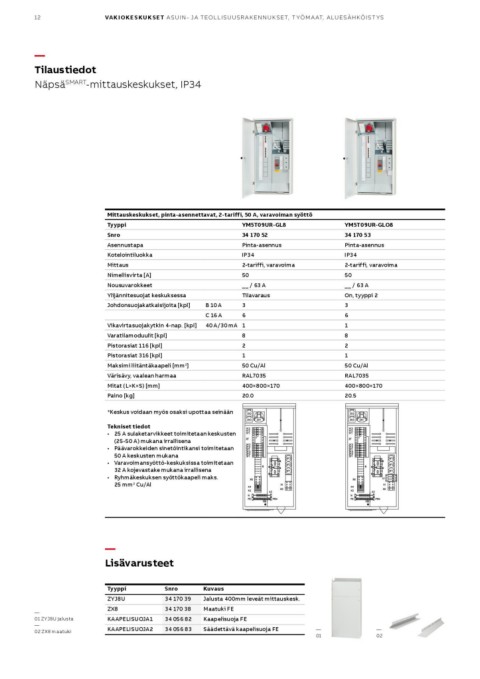

12 VAKIOKESKUKSET ASUIN- JA TEOLLISUUSR AKENNUKSET, T YÖMA AT, ALUESÄHKÖIST YS
—
Tilaustiedot
NäpsäSMART-mittauskeskukset, IP34
Mittauskeskukset, pinta-asennettavat, 2-tariffi, 50 A, varavoiman syöttö
Tyyppi YM5T09UR-GL8 YM5T09UR-GLO8
34 170 53
Snro 34 170 52 Pinta-asennus
IP34
Asennustapa Pinta-asennus 2-tariffi, varavoima
50
Kotelointiluokka IP34 __ / 63 A
On, tyyppi 2
Mittaus 2-tariffi, varavoima 3
6
Nimellisvirta [A] 50 1
8
Nousuvarokkeet __ / 63 A 2
1
Ylijännitesuojat keskuksessa Tilavaraus 50 Cu/Al
RAL7035
Johdonsuojakatkaisijoita [kpl] B 10 A 3 400×800×170
20.5
C 16 A 6
Vikavirtasuojakytkin 4-nap. [kpl] 40 A/30 mA 1
Varatilamoduulit [kpl] 8
Pistorasiat 116 [kpl] 2
Pistorasiat 316 [kpl] 1
Maksimi liitäntäkaapeli [mm2] 50 Cu/Al
Värisävy, vaalean harmaa RAL7035
Mitat (L×K×S) [mm] 400×800×170
Paino [kg] 20.0
*Keskus voidaan myös osaksi upottaa seinään
Tekniset tiedot
• 25 A sulaketarvikkeet toimitetaan keskusten
(25-50 A) mukana irrallisena
• Päävarokkeiden sinetöintikansi toimitetaan
50 A keskusten mukana
• Varavoimansyöttö-keskuksissa toimitetaan
32 A kojevastake mukana irrallisena
• Ryhmäkeskuksen syöttökaapeli maks.
25 mm2 Cu/Al
—
Lisävarusteet
— Tyyppi Snro Kuvaus — —
01 ZYJ8U jalusta ZYJ8U 34 170 39 Jalusta 400mm leveät mittauskesk. 01 02
— ZX8 34 170 38 Maatuki FE
02 ZX8 maatuki K A APELISUOJA1 34 056 82 Kaapelisuoja FE
K A APELISUOJA 2 34 056 83 Säädettävä kaapelisuoja FE
