10 VAKIOKESKUKSET ASUIN- JA TEOLLISUUSR AKENNUKSET, T YÖMA AT, ALUESÄHKÖIST YS

—

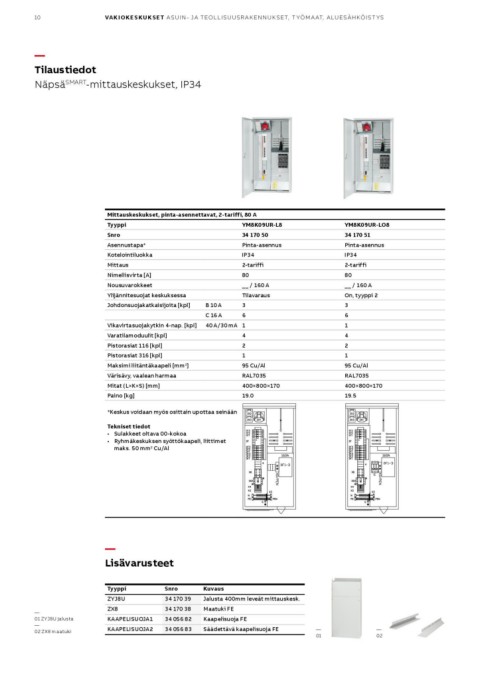

Tilaustiedot
NäpsäSMART-mittauskeskukset, IP34

Mittauskeskukset, pinta-asennettavat, 2-tariffi, 80 A

Tyyppi YM8K09UR-L8 YM8K09UR-LO8
34 170 51
Snro 34 170 50 Pinta-asennus
IP34
Asennustapa* Pinta-asennus 2-tariffi
80
Kotelointiluokka IP34 __ / 160 A
On, tyyppi 2
Mittaus 2-tariffi 3
6
Nimellisvirta [A] 80 1
4
Nousuvarokkeet __ / 160 A 2
1
Ylijännitesuojat keskuksessa Tilavaraus 95 Cu/Al
RAL7035
Johdonsuojakatkaisijoita [kpl] B 10 A 3 400×800×170
19.5
C 16 A 6

Vikavirtasuojakytkin 4-nap. [kpl] 40 A/30 mA 1

Varatilamoduulit [kpl] 4

Pistorasiat 116 [kpl] 2

Pistorasiat 316 [kpl] 1

Maksimi liitäntäkaapeli [mm2] 95 Cu/Al

Värisävy, vaalean harmaa RAL7035

Mitat (L×K×S) [mm] 400×800×170

Paino [kg] 19.0

*Keskus voidaan myös osittain upottaa seinään

Tekniset tiedot
• Sulakkeet oltava 00-kokoa
• Ryhmäkeskuksen syöttökaapeli, liittimet

maks. 50 mm2 Cu/Al

—
Lisävarusteet

— Tyyppi Snro Kuvaus — —
01 ZYJ8U jalusta ZYJ8U 34 170 39 Jalusta 400mm leveät mittauskesk. 01 02
— ZX8 34 170 38 Maatuki FE
02 ZX8 maatuki K A APELISUOJA1 34 056 82 Kaapelisuoja FE
K A APELISUOJA 2 34 056 83 Säädettävä kaapelisuoja FE
