P. 11

12

—

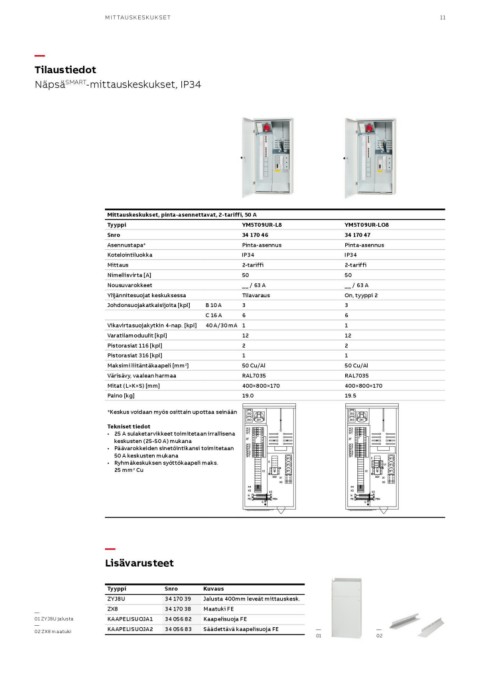

NäpsäSMART-mittauskeskukset, IP34

Mittauskeskukset, pinta-asennettavat, 2-tariffi, 50 A

Tyyppi                                            YM5T09UR-L8    YM5T09UR-LO8
                                                                 34 170 47
Snro                                              34 170 46      Pinta-asennus
                                                                 IP34
Asennustapa*                                      Pinta-asennus  2-tariffi
                                                                 50
Kotelointiluokka                                  IP34           __ / 63 A
                                                                 On, tyyppi 2
Mittaus                                           2-tariffi      3
                                                                 6
Nimellisvirta [A]                                 50             1
                                                                 12
Nousuvarokkeet                                    __ / 63 A      2
                                                                 1
Ylijännitesuojat keskuksessa                      Tilavaraus     50 Al/Cu
                                                                 RAL7035
Johdonsuojakatkaisijoita [kpl]  B 10 A            3              400×800×170
                                                                 19.5
                                C 16 A            6

Vikavirtasuojakytkin 4-nap. [kpl] 40 A/30 mA 1

Varatilamoduulit [kpl]                            12

Pistorasiat 116 [kpl]                             2

Pistorasiat 316 [kpl]                             1

Maksimi liitäntäkaapeli [mm2]                     50 Al/Cu

Värisävy, vaalean harmaa                          RAL7035

Mitat (L×K×S) [mm]                                400×800×170

Paino [kg]                                        19.0

*Keskus voidaan myös osittain upottaa seinään

Tekniset tiedot
•	 25 A sulaketarvikkeet toimitetaan irrallisena

   keskusten (25-50 A) mukana
•	 Päävarokkeiden sinetöintikansi toimitetaan

   50 A keskusten mukana
•	 Ryhmäkeskuksen syöttökaapeli maks.

   25 mm2 Cu
