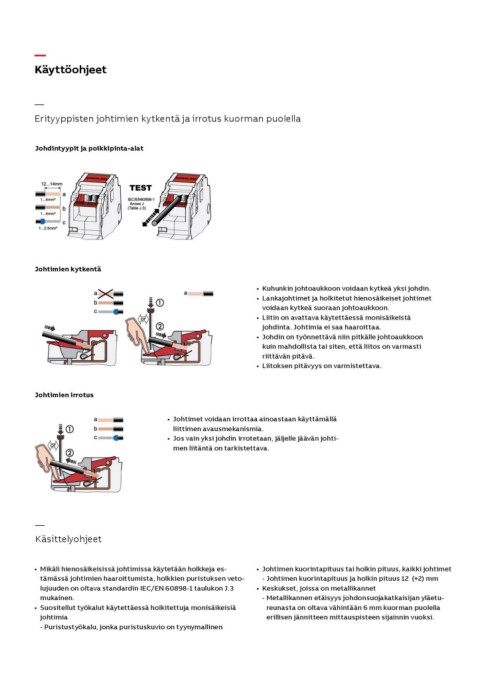

Käyttöohjeet

—
Erityyppisten johtimien kytkentä ja irrotus kuorman puolella

Johdintyypit ja poikkipinta-alat

Johtimien kytkentä                                         •	 Kuhunkin johtoaukkoon voidaan kytkeä yksi johdin.
Johtimien irrotus                                          •	 Lankajohtimet ja holkitetut hienosäikeiset johtimet

                                                             voidaan kytkeä suoraan johtoaukkoon.
                                                           •	 Liitin on avattava käytettäessä monisäikeistä

                                                             johdinta. Johtimia ei saa haaroittaa.
                                                           •	 Johdin on työnnettävä niin pitkälle johtoaukkoon

                                                             kuin mahdollista tai siten, että liitos on varmasti
                                                             riittävän pitävä.
                                                           •	 Liitoksen pitävyys on varmistettava.

                    •	 Johtimet voidaan irrottaa ainoastaan käyttämällä
                      liittimen avausmekanismia.

                    •	 Jos vain yksi johdin irrotetaan, jäljelle jäävän johti-
                      men liitäntä on tarkistettava.

—
Käsittelyohjeet

•	 Mikäli hienosäikeisissä johtimissa käytetään holkkeja es-     •	 Johtimen kuorintapituus tai holkin pituus, kaikki johtimet
  tämässä johtimien haaroittumista, holkkien puristuksen veto-     - Johtimen kuorintapituus ja holkin pituus 12 (+2) mm
  lujuuden on oltava standardin IEC/EN 60898-1 taulukon J.3
  mukainen.	                                                     •	 Keskukset, joissa on metallikannet
                                                                   - Metallikannen etäisyys johdonsuojakatkaisijan yläetu-
•	 Suositellut työkalut käytettäessä holkitettuja monisäikeisiä      reunasta on oltava vähintään 6 mm kuorman puolella
  johtimia                                                           erillisen jännitteen mittauspisteen sijainnin vuoksi.
  - Puristustyökalu, jonka puristuskuvio on tyynymallinen
