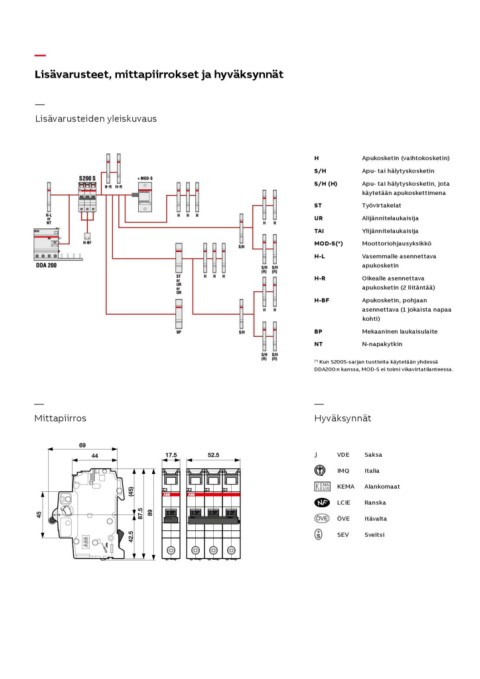

Lisävarusteet, mittapiirrokset ja hyväksynnät

—
Lisävarusteiden yleiskuvaus

                                               H	 	           Apukosketin (vaihtokosketin)

                                               S/H	   	       Apu- tai hälytyskosketin
                                                              Apu- tai hälytyskosketin, jota
                                               S/H (H)	 	     käytetään apukoskettimena

                                                              Työvirtakelat
                                               ST
                                                              Alijännitelaukaisija
                                               UR
                                                              Ylijännitelaukaisija
                                               TAI
                                                              Moottoriohjausyksikkö
                                               MOD-S(*)	      Vasemmalle asennettava
                                                              apukosketin
                                               H-L
                                                      	       Oikealle asennettava
                                                              apukosketin (2 liitäntää)
                                               H-R
                                                      	       Apukosketin, pohjaan
                                                              asennettava (1 jokaista napaa
                                               H-BF	  	       kohti)

                                                              Mekaaninen laukaisulaite
                                               BP
                                               NT	 	          N-napakytkin

                                               (*) Kun S200S-sarjan tuotteita käytetään yhdessä
                                               DDA200:n kanssa, MOD-S ei toimi vikavirtatilanteessa.

—                                              —
Mittapiirros                                   Hyväksynnät

                                               J      VDE     Saksa

                                                      IMQ     Italia

                                                      KEMA Alankomaat

                                                      LCIE Ranska

                                                      ÖVE     Itävalta

                                                      SEV Sveitsi
   1   2   3   4   5   6   7   8
