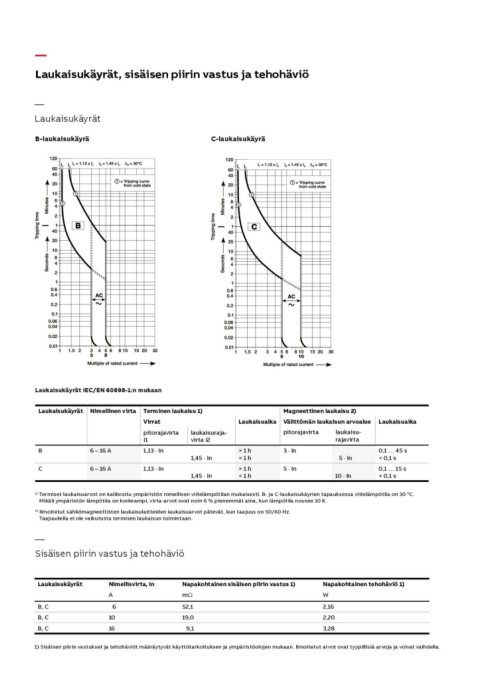

Laukaisukäyrät, sisäisen piirin vastus ja tehohäviö

—                                                       C-laukaisukäyrä
Laukaisukäyrät

B-laukaisukäyrä

Laukaisukäyrät IEC/EN 60898-1:n mukaan

Laukaisukäyrät  Nimellinen virta  Terminen laukaisu 1)                        Magneettinen laukaisu 2)

B               6 – 16 A          Virrat                        Laukaisuaika  Välittömän laukaisun arvoalue  Laukaisuaika
C               6 – 16 A
                                  pitorajavirta  laukaisuraja-  >1h           pitorajavirta  laukaisu-       0,1 … 45 s
                                  I1             virta I2       <1h                          rajavirta       < 0,1 s
                                                                >1h                                          0,1 … 15 s
                                  1,13 · In      1,45 · In      <1h           3 · In           5 · In        < 0,1 s

                                  1,13 · In      1,45 · In                    5 · In         10 · In

1) Termiset laukaisuarvot on kalibroitu ympäristön nimellisen viitelämpötilan mukaisesti. B- ja C-laukaisukäyrien tapauksessa viitelämpötila on 30 °C.
  Mikäli ympäristön lämpötila on korkeampi, virta-arvot ovat noin 6 % pienemmät aina, kun lämpötila nousee 10 K.

2) Ilmoitetut sähkömagneettisten laukaisulaitteiden laukaisuarvot pätevät, kun taajuus on 50/60 Hz.
  Taajuudella ei ole vaikutusta termisen laukaisun toimintaan.

—
Sisäisen piirin vastus ja tehohäviö

Laukaisukäyrät   Nimellisvirta, In               Napakohtainen sisäisen piirin vastus 1)     Napakohtainen tehohäviö 1)
                 A                               mΩ                                          W
B, C
B, C              6                              52,1                                        2,16
B, C             10                              19,0                                        2,20
                 16                               9,1                                        3,28

1) Sisäisen piirin vastukset ja tehohäviöt määräytyvät käyttötarkoituksen ja ympäristöolojen mukaan. Ilmoitetut arvot ovat tyypillisiä arvoja ja voivat vaihdella.
