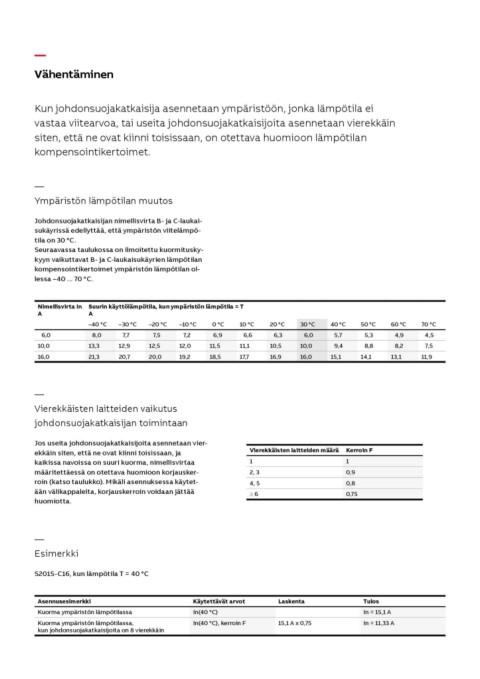

Vähentäminen

Kun johdonsuojakatkaisija asennetaan ympäristöön, jonka lämpötila ei
vastaa viitearvoa, tai useita johdonsuojakatkaisijoita asennetaan vierekkäin
siten, että ne ovat kiinni toisissaan, on otettava huomioon lämpötilan
kompensointikertoimet.

—
Ympäristön lämpötilan muutos

Johdonsuojakatkaisijan nimellisvirta B- ja C-laukai-
sukäyrissä edellyttää, että ympäristön viitelämpö-
tila on 30 °C.
Seuraavassa taulukossa on ilmoitettu kuormitusky-
kyyn vaikuttavat B- ja C-laukaisukäyrien lämpötilan
kompensointikertoimet ympäristön lämpötilan ol-
lessa –40 ... 70 °C.

Nimellisvirta In  Suurin käyttölämpötila, kun ympäristön lämpötila = T
A                 A

 6,0              –40 °C –30 °C –20 °C –10 °C 0 °C 10 °C                   20 °C  30 °C   40 °C            50 °C      60 °C  70 °C
10,0                                                                        6,3    6,0     5,7              5,3        4,9    4,5
16,0               8,0   7,7   7,5              7,2    6,9   6,6           10,5   10,0     9,4              8,8        8,2    7,5
                                                                           16,9   16,0    15,1             14,1       13,1   11,9
                  13,3 12,9 12,5 12,0 11,5 11,1

                  21,3  20,7  20,0             19,2   18,5  17,7

—                                                                          Vierekkäisten laitteiden määrä  Kerroin F
Vierekkäisten laitteiden vaikutus                                          1                               1
johdonsuojakatkaisijan toimintaan                                          2, 3                            0,9
                                                                           4, 5                            0,8
Jos useita johdonsuojakatkaisijoita asennetaan vier-                       ≥6                              0,75
ekkäin siten, että ne ovat kiinni toisissaan, ja
kaikissa navoissa on suuri kuorma, nimellisvirtaa
määritettäessä on otettava huomioon korjausker-
roin (katso taulukko). Mikäli asennuksessa käytet-
ään välikappaleita, korjauskerroin voidaan jättää
huomiotta.

—                                                    Käytettävät arvot     Laskenta                        Tulos
Esimerkki                                            In(40 °C)             15,1 A x 0,75                   In = 15,1 A
                                                     In(40 °C), kerroin F                                  In = 11,33 A
S201S-C16, kun lämpötila T = 40 °C

 Asennusesimerkki
 Kuorma ympäristön lämpötilassa
 Kuorma ympäristön lämpötilassa,
 kun johdonsuojakatkaisijoita on 8 vierekkäin
   1   2   3   4   5   6   7   8
