Page 6 - paineilmajarrut
P. 6

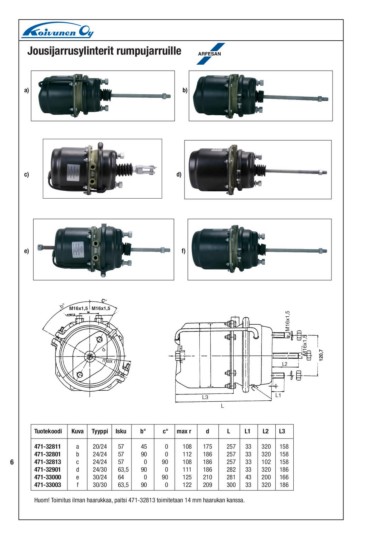

Jousijarrusylinterit rumpujarruille
a) b)
c) d)
e) f)
Tuotekoodi Kuva Tyyppi Isku b° c° max r d L L1 L2 L3
471-32811 a 20/24 57 45 0 108 175 257 33 320 158
471-32801 b 24/24 57 90 0 112 186 257 33 320 158
6 471-32813 c 24/24 57 0 90 108 186 257 33 102 158
471-32901 d 24/30 63,5 90 0 111 186 282 33 320 186
471-33000 e 30/24 64 0 90 125 210 281 43 200 166
471-33003 f 30/30 63,5 90 0 122 209 300 33 320 186
Huom! Toimitus ilman haarukkaa, paitsi 471-32813 toimitetaan 14 mm haarukan kanssa.
