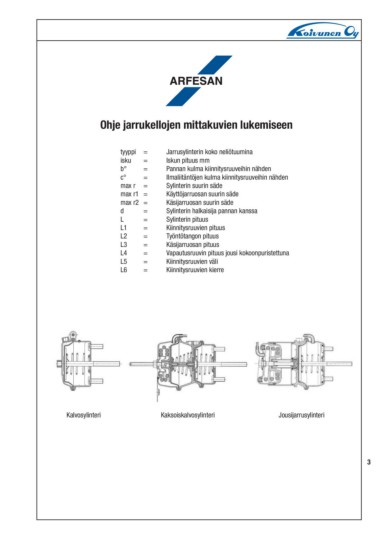

Ohje jarrukellojen mittakuvien lukemiseen
tyyppi = Jarrusylinterin koko neliötuumina
isku = Iskun pituus mm
b° = Pannan kulma kiinnitysruuveihin nähden
c° = Ilmaliitäntöjen kulma kiinnitysruuveihin nähden
max r = Sylinterin suurin säde
max r1 = Käyttöjarruosan suurin säde
max r2 = Käsijarruosan suurin säde
d= Sylinterin halkaisija pannan kanssa
L= Sylinterin pituus
L1 = Kiinnitysruuvien pituus
L2 = Työntötangon pituus
L3 = Käsijarruosan pituus
L4 = Vapautusruuvin pituus jousi kokoonpuristettuna
L5 = Kiinnitysruuvien väli
L6 = Kiinnitysruuvien kierre
Kalvosylinteri Kaksoiskalvosylinteri Jousijarrusylinteri
