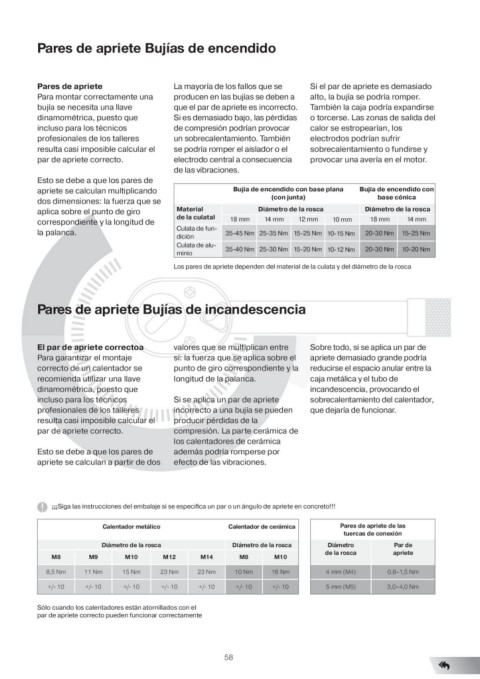

Pares de apriete Bujías de encendido
Pares de apriete
Para montar correctamente una
bujía se necesita una llave
dinamométrica, puesto que
incluso para los técnicos
profesionales de los talleres
resulta casi imposible calcular el
par de apriete correcto.
Esto se debe a que los pares de
apriete se calculan multiplicando
dos dimensiones: la fuerza que se
aplica sobre el punto de giro
correspondiente y la longitud de
la palanca.
Pares de apriete Bujías de incandescencia
El par de apriete correctoa
Para garantizar el montaje
correcto de un calentador se
recomienda utilizar una llave
dinamométrica, puesto que
incluso para los técnicos
profesionales de los talleres
resulta casi imposible calcular el
par de apriete correcto.
Esto se debe a que los pares de
apriete se calculan a partir de dos
¡¡¡Siga las instrucciones del embalaje si se especifica un par o un ángulo de apriete en concreto!!!
Calentador metálico
Diámetro de la rosca
M8 M9 M10
8,5 Nm
+/- 10 11 Nm 15 Nm
+/- 10 +/- 10
Sólo cuando los calentadores están atornillados con el
par de apriete correcto pueden funcionar correctamente
La mayoría de los fallos que se Si el par de apriete es demasiado
producen en las bujías se deben a alto, la bujía se podría romper.
que el par de apriete es incorrecto. También la caja podría expandirse
Si es demasiado bajo, las pérdidas o torcerse. Las zonas de salida del
de compresión podrían provocar calor se estropearían, los
un sobrecalentamiento. También electrodos podrían sufrir
se podría romper el aislador o el sobrecalentamiento o fundirse y
electrodo central a consecuencia provocar una avería en el motor.
de las vibraciones.
Bujía de encendido con base plana Bujía de encendido con
(con junta) base cónica
Material Diámetro de la rosca Diámetro de la rosca
de la culatal 18 mm 14 mm 12 mm 10 mm
18 mm 14 mm
Culata de fun-
dición 35-45 Nm 25-35 Nm 15-25 Nm 10-15 Nm 20-30 Nm 15-25 Nm
Culata de alu-
minio 35-40 Nm 25-30 Nm 15-20 Nm 10-12 Nm 20-30 Nm 10-20 Nm
Los pares de apriete dependen del material de la culata y del diámetro de la rosca
valores que se multiplican entre Sobre todo, si se aplica un par de
sí: la fuerza que se aplica sobre el apriete demasiado grande podría
punto de giro correspondiente y la reducirse el espacio anular entre la
longitud de la palanca. caja metálica y el tubo de
incandescencia, provocando el
Si se aplica un par de apriete sobrecalentamiento del calentador,
incorrecto a una bujía se pueden que dejaría de funcionar.
producir pérdidas de la
compresión. La parte cerámica de
los calentadores de cerámica
además podría romperse por
efecto de las vibraciones.
Calentador de cerámica Pares de apriete de las
tuercas de conexión
Diámetro de la rosca Diámetro Par de
M8 M10 de la rosca apriete
M12 M14
23 Nm
23 Nm +/- 10 10 Nm 18 Nm 4 mm (M4) 0,8–1,5 Nm
5 mm (M5) 3,0–4,0 Nm
+/- 10 +/- 10 +/- 10
