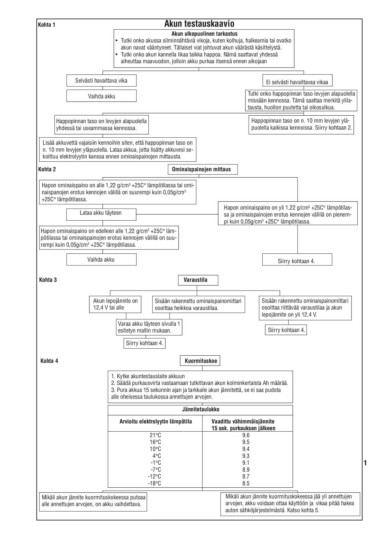

Page 5 - Akunkasittely-ohjeet

Kohta 1 so• vTeutlktiuonvkuouaksulsusaesAtiltmkeAiunlknounänhtutäelvksioäptvuapHiokaueloikjnnsaee,kknktiatultiaötaaer-nkuv,aktismoootluthasuajas, htoal-kejaamia

Hankook-akkujen

tai ovatko

Merkki/malli Tarkenneakun navat vääntyneet. TällaiseVtuvoiastimjohatlulivat akun vSäuäorässittäuskäsittelysVtäa.ihtoehto Kalsium MF
• aTuihtekui totnaakomaakauvnuokadnonne, ljloallloikinaaatkakiukkpauhrkaapapoitas.eNnsäämeä9ns3na1ean-t,taa9ivk3aot5jay-ahndess9ä31-, 935- 936-

Selvästi havaittava vika Ei selvästi havaittavaa vikaa
Vaihda akku
Tutki onko happopinnan taso levyjen alapuolella
Happopinnan taso on levyjen alapuolella missään kennossa. Tämä saattaa merkitä ylila-
yhdessä tai useammassa kennossa. tausta, huollon puutetta tai oikosulkua.

Happopinnan taso on n. 10 mm levyjen ylä-
puolella kaikissa kennoissa. Siirry kohtaan 2.

Lisää akkuvettä vajaisiin kennoihin siten, että happopinnan taso on
n. 10 mm levyjen yläpuolella. Lataa akkua, jotta lisätty akkuvesi se-
koittuu elektrolyytin kanssa ennen ominaispainojen mittausta.

Kohta 2 Ominaispainojen mittaus

Hapon ominaispaino on alle 1,22 g/cm3 +25C° lämpötilassa tai omi- Hapon ominaispaino on yli 1,22 g/cm3 +25C° lämpötilas-
naispanojen erotus kennojen välillä on suurempi kuin 0,05g/cm3 sa ja ominaispainojen erotus kennojen välillä on pienem-
+25C° lämpötilassa. pi kuin 0,05g/cm3 +25C° lämpötilassa.

Lataa akku täyteen Siirry kohtaan 4.

Hapon ominaispaino on edelleen alle 1,22 g/cm3 +25C° läm-
pötilassa tai ominaispainojen erotus kennojen välillä on suu-
rempi kuin 0,05g/cm3 +25C° lämpötilassa.

Vaihda akku

Kohta 3 Varaustila

Akun lepojännite on Sisään rakennettu ominaispainomittari Sisään rakennettu ominaispainomittari
12,4 V tai alle osoittaa heikkoa varaustilaa. osoittaa riittävää varaustilaa ja akun
lepojännite on yli 12,4 V.
Varaa akku täyteen sivulla 1
esitetyn mallin mukaan. Siirry kohtaan 4.

Siirry kohtaan 4.

Kohta 4 Kuormituskoe

1. Kytke akuntestauslaite akkuun
2. Säädä purkausvirta vastaamaan tutkittavan akun kolminkertaista Ah määrää.
3. Pura akkua 15 sekunnin ajan ja tarkkaile akun jännitettä, se ei saa pudota
alle oheisessa taulukossa annettujen arvojen.

Jännitetaulukko

Arvioitu elektrolyytin lämpötila Vaadittu vähimmäisjännite 1
15 sek. purkauksen jälkeen
21°C
16°C 9.6
10°C 9.5
9.4
4°C 9.3
-1°C 9.1
-7°C 8.9
-12°C 8.7
-18°C 8.5

Mikäli akun jännite kuormituskokeessa putoaa Mikäli akun jännite kuormituskokeessa jää yli annettujen
alle annettujen arvojen, on akku vaihdettava. arvojen, akku voidaan ottaa käyttöön ja vikaa pitää hakea
auton sähköjärjestelmästä. Katso kohta 5.
