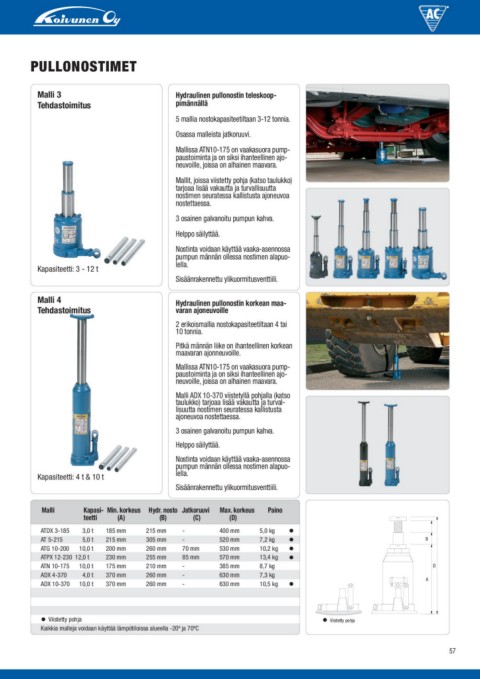

PULLONOSTIMET

Malli 3 Hydraulinen pullonostin teleskoop-
Tehdastoimitus pimännällä
5 mallia nostokapasiteetiltaan 3-12 tonnia.
Kapasiteetti: 3 - 12 t Osassa malleista jatkoruuvi.
Malli 4 Mallissa ATN10-175 on vaakasuora pump-
Tehdastoimitus paustoiminta ja on siksi ihanteellinen ajo-
neuvoille, joissa on alhainen maavara.
Kapasiteetti: 4 t & 10 t Mallit, joissa viistetty pohja (katso taulukko)
tarjoaa lisää vakautta ja turvallisuutta
nostimen seuratessa kallistusta ajoneuvoa
nostettaessa.
3 osainen galvanoitu pumpun kahva.
Helppo säilyttää.
Nostinta voidaan käyttää vaaka-asennossa
pumpun männän ollessa nostimen alapuo-
lella.
Sisäänrakennettu ylikuormitusventtiili.

Hydraulinen pullonostin korkean maa-
varan ajoneuvoille
2 erikoismallia nostokapasiteetiltaan 4 tai
10 tonnia.
Pitkä männän liike on ihanteellinen korkean
maavaran ajonneuvoille.
Mallissa ATN10-175 on vaakasuora pump-
paustoiminta ja on siksi ihanteellinen ajo-
neuvoille, joissa on alhainen maavara.
Malli ADX 10-370 viistetyllä pohjalla (katso
taulukko) tarjoaa lisää vakautta ja turval-
lisuutta nostimen seuratessa kallistusta
ajoneuvoa nostettaessa.
3 osainen galvanoitu pumpun kahva.
Helppo säilyttää.
Nostinta voidaan käyttää vaaka-asennossa
pumpun männän ollessa nostimen alapuo-
lella.
Sisäänrakennettu ylikuormitusventtiili.

Malli Kapasi- Min. korkeus Hydr. nosto Jatkoruuvi Max. korkeus Paino
teetti (A) (B) (C) (D)

ATDX 3-185 3,0 t 185 mm 215 mm - 400 mm 5,0 kg •
215 mm 305 mm - 520 mm 7,2 kg •
AT 5-215 5,0 t 200 mm 260 mm 70 mm 530 mm 10,2 kg • B
230 mm 255 mm 85 mm 570 mm 13,4 kg • D
ATG 10-200 10,0 t 175 mm 210 mm - 385 mm 8,7 kg •
370 mm 260 mm - 630 mm 7,3 kg A
ATPX 12-230 12,0 t 370 mm 260 mm - 630 mm 10,5 kg
57
ATN 10-175 10,0 t

ADX 4-370 4,0 t

ADX 10-370 10,0 t

• Viistetty pohja • Viistetty pohja

Kaikkia malleja voidaan käyttää lämpötiloissa alueella -20º ja 70ºC
