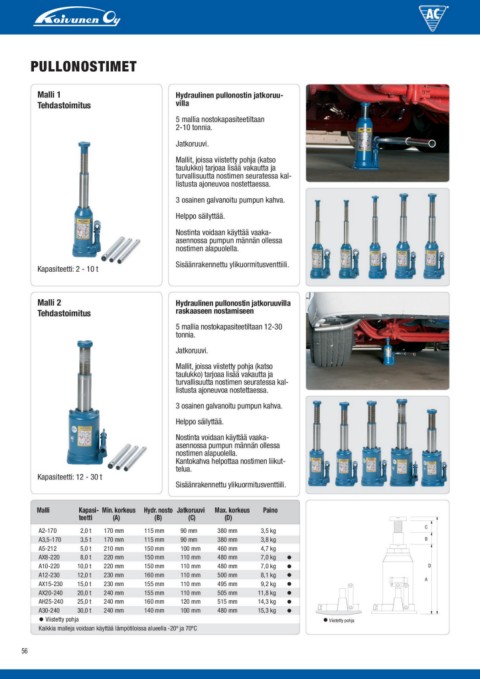

Page 56 - AC-nostimet

PULLONOSTIMET Hydraulinen pullonostin jatkoruu-
villa
Malli 1 5 mallia nostokapasiteetiltaan
Tehdastoimitus 2-10 tonnia.
Jatkoruuvi.
Kapasiteetti: 2 - 10 t Mallit, joissa viistetty pohja (katso
taulukko) tarjoaa lisää vakautta ja
turvallisuutta nostimen seuratessa kal-
listusta ajoneuvoa nostettaessa.
3 osainen galvanoitu pumpun kahva.
Helppo säilyttää.
Nostinta voidaan käyttää vaaka-
asennossa pumpun männän ollessa
nostimen alapuolella.
Sisäänrakennettu ylikuormitusventtiili.

Malli 2 Hydraulinen pullonostin jatkoruuvilla
Tehdastoimitus raskaaseen nostamiseen
5 mallia nostokapasiteetiltaan 12-30
Kapasiteetti: 12 - 30 t tonnia.
Jatkoruuvi.
Mallit, joissa viistetty pohja (katso
taulukko) tarjoaa lisää vakautta ja
turvallisuutta nostimen seuratessa kal-
listusta ajoneuvoa nostettaessa.
3 osainen galvanoitu pumpun kahva.
Helppo säilyttää.
Nostinta voidaan käyttää vaaka-
asennossa pumpun männän ollessa
nostimen alapuolella.
Kantokahva helpottaa nostimen liikut-
telua.
Sisäänrakennettu ylikuormitusventtiili.

Malli Kapasi- Min. korkeus Hydr. nosto Jatkoruuvi Max. korkeus Paino
teetti (A) (B) (C) (D)

A2-170 2,0 t 170 mm 115 mm 90 mm 380 mm 3,5 kg C
380 mm 3,8 kg B
A3,5-170 3,5 t 170 mm 115 mm 90 mm 460 mm 4,7 kg
480 mm 7,0 kg D
A5-212 5,0 t 210 mm 150 mm 100 mm 480 mm 7,0 kg • A
500 mm 8,1 kg •
AX8-220 8,0 t 220 mm 150 mm 110 mm 495 mm 9,2 kg •
505 mm 11,8 kg •
A10-220 10,0 t 220 mm 150 mm 110 mm 515 mm 14,3 kg •
480 mm 15,3 kg •
A12-230 12,0 t 230 mm 160 mm 110 mm •

AX15-230 15,0 t 230 mm 155 mm 110 mm

AX20-240 20,0 t 240 mm 155 mm 110 mm

AH25-240 25,0 t 240 mm 160 mm 120 mm

A30-240 30,0 t 240 mm 140 mm 100 mm
• Viistetty pohja • Viistetty pohja
Kaikkia malleja voidaan käyttää lämpötiloissa alueella -20º ja 70ºC

56
