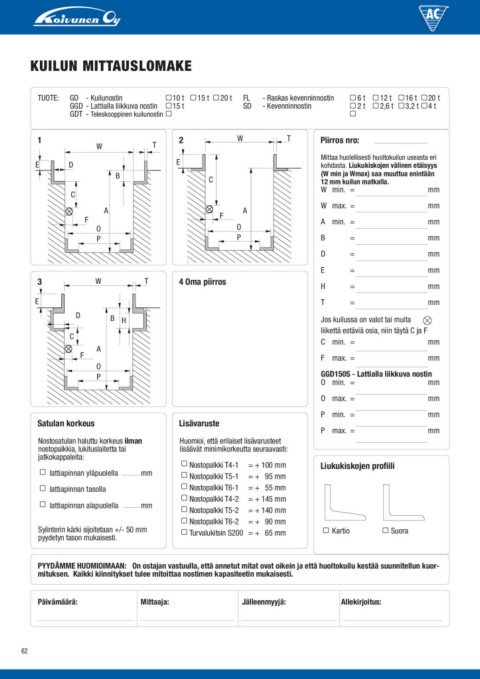

KUILUN MITTAUSLOMAKE

TUOTE: GD - Kuilunostin 10 t 15 t 20 t FL - Raskas kevenninnostin 6 t 12 t 16 t 20 t
GGD - Lattialla liikkuva nostin 15 t SD - Kevenninnostin 2 t 2,6 t 3,2 t 4 t
GDT - Teleskooppinen kuilunostin

1W T2 W T Piirros nro:
E
ED C Mittaa huolellisesti huoltokuilun useasta eri
kohdasta. Liukukiskojen välinen etäisyys
FA (W min ja Wmax) saa muuttua enintään
B O 12 mm kuilun matkalla.
P
C W min. = mm

A W max. = mm
F
A min. = mm
O
P B = mm

D = mm

E = mm

3 WT 4 Oma piirros H = mm

E T = mm
D BH
Jos kuilussa on valot tai muita
C
FA liikettä estäviä osia, niin täytä C ja F
O
P C min. = mm

F max. = mm

GGD150S - Lattialla liikkuva nostin
O min. = mm

O max. = mm

Satulan korkeus Lisävaruste P min. = mm

Huomioi, että erilaiset lisävarusteet P max. = mm
lisäävät minimikorkeutta seuraavasti:
Nostosatulan haluttu korkeus ilman Liukukiskojen profiili
nostopalkkia, lukituslaitetta tai Nostopalkki T4-1 = + 100 mm
jatkokappaleita: Nostopalkki T5-1 = + 95 mm
Nostopalkki T6-1 = + 55 mm
lattiapinnan yläpuolella mm Nostopalkki T4-2 = + 145 mm
Nostopalkki T5-2 = + 140 mm
lattiapinnan tasolla Nostopalkki T6-2 = + 90 mm
Turvalukitsin S200 = + 65 mm
lattiapinnan alapuolella mm

Sylinterin kärki sijoitetaan +/- 50 mm Kartio Suora
pyydetyn tason mukaisesti.

PYYDÄMME HUOMIOIMAAN: On ostajan vastuulla, että annetut mitat ovat oikein ja että huoltokuilu kestää suunnitellun kuor-
mituksen. Kaikki kiinnitykset tulee mitoittaa nostimen kapasiteetin mukaisesti.

Päivämäärä: Mittaaja: Jälleenmyyjä: Allekirjoitus:
