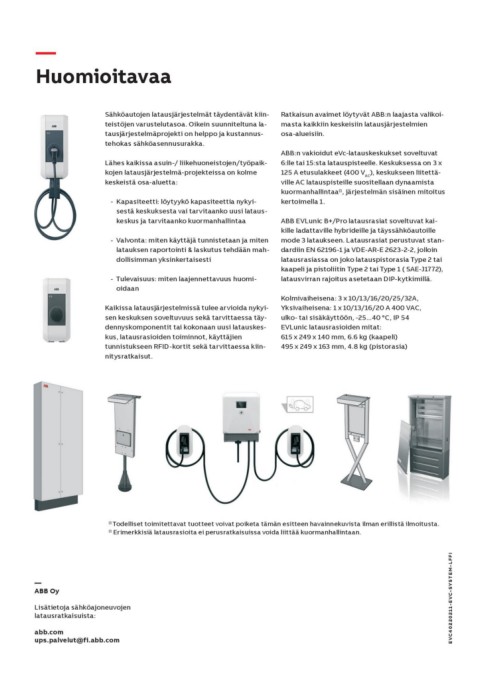

Page 4 - ABB_Sahkoautojen-latausjarjestelmat
P. 4

—
Huomioitavaa

Sähköautojen latausjärjestelmät täydentävät kiin-    Ratkaisun avaimet löytyvät ABB:n laajasta valikoi-
teistöjen varustelutasoa. Oikein suunniteltuna la-   masta kaikkiin keskeisiin latausjärjestelmien
tausjärjestelmäprojekti on helppo ja kustannus-      osa-alueisiin.
tehokas sähköasennusurakka.
                                                     ABB:n vakioidut eVc-latauskeskukset soveltuvat
Lähes kaikissa asuin-/ liikehuoneistojen/työpaik-    6:lle tai 15:sta latauspisteelle. Keskuksessa on 3 x
kojen latausjärjestelmä-projekteissa on kolme        125 A etusulakkeet (400 VAC), keskukseen liitettä-
keskeistä osa-aluetta:                               ville AC latauspisteille suositellaan dynaamista
                                                     kuormanhallintaa(1, järjestelmän sisäinen mitoitus
  -- Kapasiteetti: löytyykö kapasiteettia nykyi-     kertoimella 1.
     sestä keskuksesta vai tarvitaanko uusi lataus-
     keskus ja tarvitaanko kuormanhallintaa          ABB EVLunic B+/Pro latausrasiat soveltuvat kai-
                                                     kille ladattaville hybrideille ja täyssähköautoille
  -- Valvonta: miten käyttäjä tunnistetaan ja miten  mode 3 lataukseen. Latausrasiat perustuvat stan-
     latauksen raportointi & laskutus tehdään mah-   dardiin EN 62196-1 ja VDE-AR-E 2623-2-2, jolloin
     dollisimman yksinkertaisesti                    latausrasiassa on joko latauspistorasia Type 2 tai
                                                     kaapeli ja pistoliitin Type 2 tai Type 1 ( SAE-J1772),
  -- Tulevaisuus: miten laajennettavuus huomi-       latausvirran rajoitus asetetaan DIP-kytkimillä.
     oidaan
                                                     Kolmivaiheisena: 3 x 10/13/16/20/25/32A,
Kaikissa latausjärjestelmissä tulee arvioida nykyi-  Yksivaiheisena: 1 x 10/13/16/20 A 400 VAC,
sen keskuksen soveltuvuus sekä tarvittaessa täy-     ulko- tai sisäkäyttöön, -25...40 °C, IP 54
dennyskomponentit tai kokonaan uusi latauskes-       EVLunic latausrasioiden mitat:
kus, latausrasioiden toiminnot, käyttäjien           615 x 249 x 140 mm, 6.6 kg (kaapeli)
tunnistukseen RFID-kortit sekä tarvittaessa kiin-    495 x 249 x 163 mm, 4.8 kg (pistorasia)
nitysratkaisut.

                                  (1 Todelliset toimitettavat tuotteet voivat poiketa tämän esitteen havainnekuvista ilman erillistä ilmoitusta.  EVC40220211-EVC-SYSTEM-LFFI
                                  (1 Erimerkkisiä latausrasioita ei perusratkaisuissa voida liittää kuormanhallintaan.

—
ABB Oy
Lisätietoja sähköajoneuvojen
latausratkaisuista:
abb.com
ups.palvelut@fi.abb.com
   1   2   3   4
