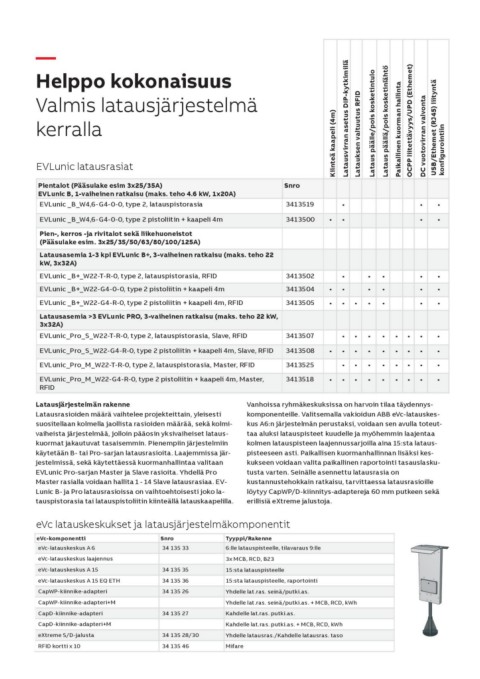

Page 2 - ABB_Sahkoautojen-latausjarjestelmat

— Kiinteä kaapeli (4m)
Helppo kokonaisuus Latausvirran asetus DIP-kytkimillä
Valmis latausjärjestelmä Latauksen valtuutus RFID
kerralla Lataus päälle/pois kosketintulo
Lataus päällä/pois kosketinlähtö
EVLunic latausrasiat Paikallinen kuorman hallinta
OCPP liitettävyys/UPD (Ethemet)
DC vuotovirran valvonta
USB/Ethemet (RJ45) liityntä
konfigurointiin

___________________________________________________ Pientalot (Pääsulake esim 3x25/35A) __________________________________________________ Snro _________________________________________________ • • •
EVLunic B, 1-vaiheinen ratkaisu (maks. teho 4.6 kW, 1x20A) 3413519 •• • •
EVLunic _B_W4,6-G4-0-0, type 2, latauspistorasia
•
EVLunic _B_W4,6-G4-0-0, type 2 pistoliitin + kaapeli 4m 3413500 •
•
Pien-, kerros -ja rivitalot sekä liikehuoneistot
(Pääsulake esim. 3x25/35/50/63/80/100/125A) •
•
Latausasemia 1-3 kpl EVLunic B+, 3-vaiheinen ratkaisu (maks. teho 22 •
kW, 3x32A) •

EVLunic _B+_W22-T-R-0, type 2, latauspistorasia, RFID 3413502 • •• •
•
EVLunic _B+_W22-G4-0-0, type 2 pistoliitin + kaapeli 4m 3413504 •• •• •

EVLunic _B+_W22-G4-R-0, type 2 pistoliitin + kaapeli 4m, RFID 3413505 ••• • •

Latausasemia >3 EVLunic PRO, 3-vaiheinen ratkaisu (maks. teho 22 kW, 3413507 •• • • •••
3x32A) • •• • • •••
EVLunic_Pro_S_W22-T-R-0, type 2, latauspistorasia, Slave, RFID
•• • • •••
EVLunic_Pro_S_W22-G4-R-0, type 2 pistoliitin + kaapeli 4m, Slave, RFID 3413508 • •• • • •••

EVLunic_Pro_M_W22-T-R-0, type 2, latauspistorasia, Master, RFID 3413525

EVLunic_Pro_M_W22-G4-R-0, type 2 pistoliitin + kaapeli 4m, Master, 3413518
RFID

Latausjärjestelmän rakenne Vanhoissa ryhmäkeskuksissa on harvoin tilaa täydennys-
Latausrasioiden määrä vaihtelee projekteittain, yleisesti komponenteille. Valitsemalla vakioidun ABB eVc-latauskes-
suositellaan kolmella jaollista rasioiden määrää, sekä kolmi- kus A6:n järjestelmän perustaksi, voidaan sen avulla toteut-
vaiheista järjestelmää, jolloin pääosin yksivaiheiset lataus- taa aluksi latauspisteet kuudelle ja myöhemmin laajentaa
kuormat jakautuvat tasaisemmin. Pienempiin järjestelmiin kolmen latauspisteen laajennussarjoilla aina 15:sta lataus-
käytetään B- tai Pro-sarjan latausrasioita. Laajemmissa jär- pisteeseen asti. Paikallisen kuormanhallinnan lisäksi kes-
jestelmissä, sekä käytettäessä kuormanhallintaa valitaan kukseen voidaan valita paikallinen raportointi tasauslasku-
EVLunic Pro-sarjan Master ja Slave rasioita. Yhdellä Pro tusta varten. Seinälle asennettu latausrasia on
Master rasialla voidaan hallita 1 - 14 Slave latausrasiaa. EV- kustannustehokkain ratkaisu, tarvittaessa latausrasioille
Lunic B- ja Pro latausrasioissa on vaihtoehtoisesti joko la- löytyy CapWP/D-kiinnitys-adaptereja 60 mm putkeen sekä
tauspistorasia tai latauspistoliitin kiinteällä latauskaapelilla. erillisiä eXtreme jalustoja.

eVc latauskeskukset ja latausjärjestelmäkomponentit

eVc-komponentti Snro Tyyppi/Rakenne
eVc-latauskeskus A 6 34 135 33 6:lle latauspisteelle, tilavaraus 9:lle
eVc-latauskeskus laajennus 3x MCB, RCD, B23
eVc-latauskeskus A 15 34 135 35 15:sta latauspisteelle
eVc-latauskeskus A 15 EQ ETH 34 135 36 15:sta latauspisteelle, raportointi
CapWP-kiinnike-adapteri 34 135 26 Yhdelle lat.ras. seinä/putki.as.
CapWP-kiinnike-adapteri+M Yhdelle lat.ras. seinä/putki.as. + MCB, RCD, kWh
CapD-kiinnike-adapteri 34 135 27 Kahdelle lat.ras. putki.as.
CapD-kiinnike-adapteri+M Kahdelle lat.ras. putki.as. + MCB, RCD, kWh
eXtreme S/D-jalusta 34 135 28/30 Yhdelle latausras./Kahdelle latausras. taso
RFID kortti x 10 34 135 46 Mifare
