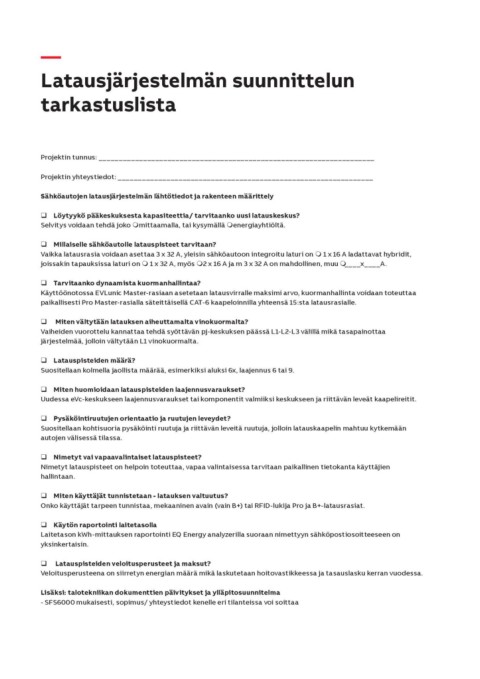

Latausjärjestelmän suunnittelun
tarkastuslista

Projektin tunnus: ____________________________________________________________________

Projektin yhteystiedot: _______________________________________________________________

Sähköautojen latausjärjestelmän lähtötiedot ja rakenteen määrittely

 Löytyykö pääkeskuksesta kapasiteettia/ tarvitaanko uusi latauskeskus?
Selvitys voidaan tehdä joko mittaamalla, tai kysymällä energiayhtiöltä.

 Millaiselle sähköautolle latauspisteet tarvitaan?
Vaikka latausrasia voidaan asettaa 3 x 32 A, yleisin sähköautoon integroitu laturi on  1 x 16 A ladattavat hybridit,
joissakin tapauksissa laturi on  1 x 32 A, myös 2 x 16 A ja m 3 x 32 A on mahdollinen, muu ____x____A.

 Tarvitaanko dynaamista kuormanhallintaa?
Käyttöönotossa EVLunic Master-rasiaan asetetaan latausvirralle maksimi arvo, kuormanhallinta voidaan toteuttaa
paikallisesti Pro Master-rasialla säteittäisellä CAT-6 kaapeloinnilla yhteensä 15:sta latausrasialle.

 Miten vältytään latauksen aiheuttamalta vinokuormalta?
Vaiheiden vuorottelu kannattaa tehdä syöttävän pj-keskuksen päässä L1-L2-L3 välillä mikä tasapainottaa
järjestelmää, jolloin vältytään L1 vinokuormalta.

 Latauspisteiden määrä?
Suositellaan kolmella jaollista määrää, esimerkiksi aluksi 6x, laajennus 6 tai 9.

 Miten huomioidaan latauspisteiden laajennusvaraukset?
Uudessa eVc-keskukseen laajennusvaraukset tai komponentit valmiiksi keskukseen ja riittävän leveät kaapelireitit.

 Pysäköintiruutujen orientaatio ja ruutujen leveydet?
Suositellaan kohtisuoria pysäköinti ruutuja ja riittävän leveitä ruutuja, jolloin latauskaapelin mahtuu kytkemään
autojen välisessä tilassa.

 Nimetyt vai vapaavalintaiset latauspisteet?
Nimetyt latauspisteet on helpoin toteuttaa, vapaa valintaisessa tarvitaan paikallinen tietokanta käyttäjien
hallintaan.

 Miten käyttäjät tunnistetaan - latauksen valtuutus?
Onko käyttäjät tarpeen tunnistaa, mekaaninen avain (vain B+) tai RFID-lukija Pro ja B+-latausrasiat.

 Käytön raportointi laitetasolla
Laitetason kWh-mittauksen raportointi EQ Energy analyzerilla suoraan nimettyyn sähköpostiosoitteeseen on
yksinkertaisin.

 Latauspisteiden veloitusperusteet ja maksut?
Veloitusperusteena on siirretyn energian määrä mikä laskutetaan hoitovastikkeessa ja tasauslasku kerran vuodessa.

Lisäksi: talotekniikan dokumenttien päivitykset ja ylläpitosuunnitelma
- SFS6000 mukaisesti, sopimus/ yhteystiedot kenelle eri tilanteissa voi soittaa
