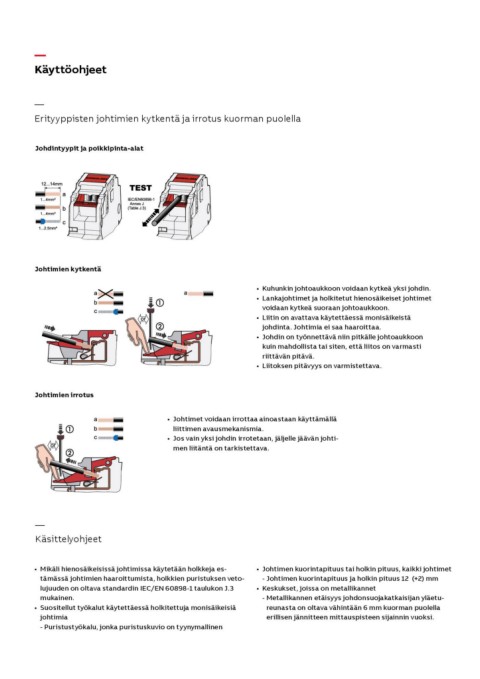

Käyttöohjeet
—
Erityyppisten johtimien kytkentä ja irrotus kuorman puolella
Johdintyypit ja poikkipinta-alat
Johtimien kytkentä • Kuhunkin johtoaukkoon voidaan kytkeä yksi johdin.
Johtimien irrotus • Lankajohtimet ja holkitetut hienosäikeiset johtimet
voidaan kytkeä suoraan johtoaukkoon.
• Liitin on avattava käytettäessä monisäikeistä
johdinta. Johtimia ei saa haaroittaa.
• Johdin on työnnettävä niin pitkälle johtoaukkoon
kuin mahdollista tai siten, että liitos on varmasti
riittävän pitävä.
• Liitoksen pitävyys on varmistettava.
• Johtimet voidaan irrottaa ainoastaan käyttämällä
liittimen avausmekanismia.
• Jos vain yksi johdin irrotetaan, jäljelle jäävän johti-
men liitäntä on tarkistettava.
—
Käsittelyohjeet
• Mikäli hienosäikeisissä johtimissa käytetään holkkeja es- • Johtimen kuorintapituus tai holkin pituus, kaikki johtimet
tämässä johtimien haaroittumista, holkkien puristuksen veto- - Johtimen kuorintapituus ja holkin pituus 12 (+2) mm
lujuuden on oltava standardin IEC/EN 60898-1 taulukon J.3
mukainen. • Keskukset, joissa on metallikannet
- Metallikannen etäisyys johdonsuojakatkaisijan yläetu-
• Suositellut työkalut käytettäessä holkitettuja monisäikeisiä reunasta on oltava vähintään 6 mm kuorman puolella
johtimia erillisen jännitteen mittauspisteen sijainnin vuoksi.
- Puristustyökalu, jonka puristuskuvio on tyynymallinen
