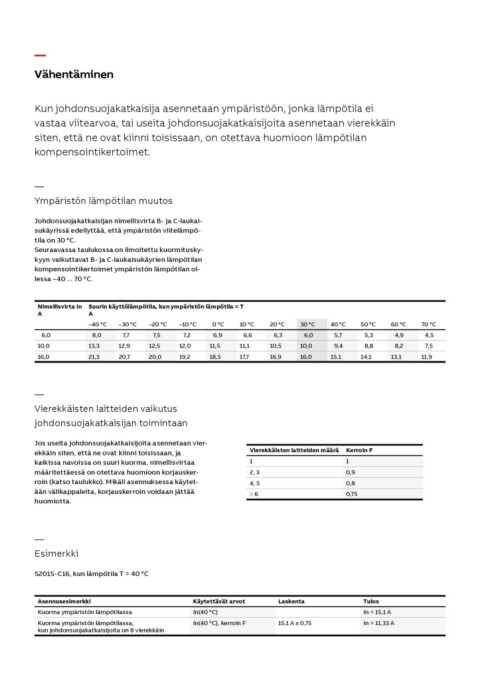

Vähentäminen

Kun johdonsuojakatkaisija asennetaan ympäristöön, jonka lämpötila ei
vastaa viitearvoa, tai useita johdonsuojakatkaisijoita asennetaan vierekkäin
siten, että ne ovat kiinni toisissaan, on otettava huomioon lämpötilan
kompensointikertoimet.

—
Ympäristön lämpötilan muutos

Johdonsuojakatkaisijan nimellisvirta B- ja C-laukai-
sukäyrissä edellyttää, että ympäristön viitelämpö-
tila on 30 °C.
Seuraavassa taulukossa on ilmoitettu kuormitusky-
kyyn vaikuttavat B- ja C-laukaisukäyrien lämpötilan
kompensointikertoimet ympäristön lämpötilan ol-
lessa –40 ... 70 °C.

Nimellisvirta In Suurin käyttölämpötila, kun ympäristön lämpötila = T
A A

6,0 –40 °C –30 °C –20 °C –10 °C 0 °C 10 °C 20 °C 30 °C 40 °C 50 °C 60 °C 70 °C
10,0 6,3 6,0 5,7 5,3 4,9 4,5
16,0 8,0 7,7 7,5 7,2 6,9 6,6 10,5 10,0 9,4 8,8 8,2 7,5
16,9 16,0 15,1 14,1 13,1 11,9
13,3 12,9 12,5 12,0 11,5 11,1

21,3 20,7 20,0 19,2 18,5 17,7

— Vierekkäisten laitteiden määrä Kerroin F
Vierekkäisten laitteiden vaikutus 1 1
johdonsuojakatkaisijan toimintaan 2, 3 0,9
4, 5 0,8
Jos useita johdonsuojakatkaisijoita asennetaan vier- ≥6 0,75
ekkäin siten, että ne ovat kiinni toisissaan, ja
kaikissa navoissa on suuri kuorma, nimellisvirtaa
määritettäessä on otettava huomioon korjausker-
roin (katso taulukko). Mikäli asennuksessa käytet-
ään välikappaleita, korjauskerroin voidaan jättää
huomiotta.

— Käytettävät arvot Laskenta Tulos
Esimerkki In(40 °C) 15,1 A x 0,75 In = 15,1 A
In(40 °C), kerroin F In = 11,33 A
S201S-C16, kun lämpötila T = 40 °C

Asennusesimerkki
Kuorma ympäristön lämpötilassa
Kuorma ympäristön lämpötilassa,
kun johdonsuojakatkaisijoita on 8 vierekkäin
