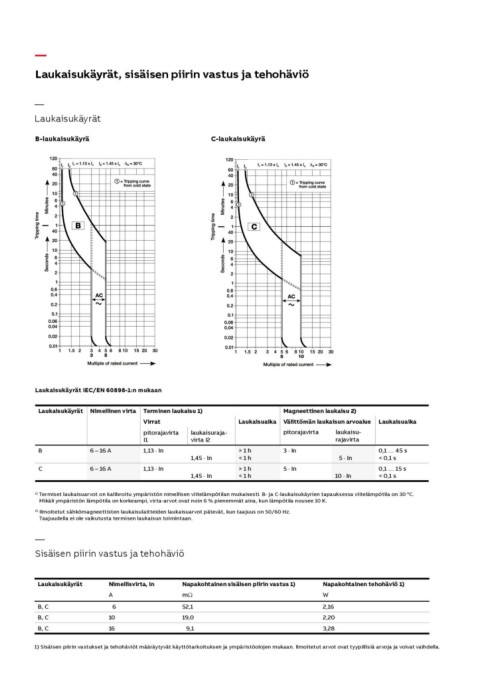

Laukaisukäyrät, sisäisen piirin vastus ja tehohäviö

— C-laukaisukäyrä
Laukaisukäyrät

B-laukaisukäyrä

Laukaisukäyrät IEC/EN 60898-1:n mukaan

Laukaisukäyrät Nimellinen virta Terminen laukaisu 1) Magneettinen laukaisu 2)

B 6 – 16 A Virrat Laukaisuaika Välittömän laukaisun arvoalue Laukaisuaika
C 6 – 16 A
pitorajavirta laukaisuraja- >1h pitorajavirta laukaisu- 0,1 … 45 s
I1 virta I2 <1h rajavirta < 0,1 s
>1h 0,1 … 15 s
1,13 · In 1,45 · In <1h 3 · In 5 · In < 0,1 s

1,13 · In 1,45 · In 5 · In 10 · In

1) Termiset laukaisuarvot on kalibroitu ympäristön nimellisen viitelämpötilan mukaisesti. B- ja C-laukaisukäyrien tapauksessa viitelämpötila on 30 °C.
Mikäli ympäristön lämpötila on korkeampi, virta-arvot ovat noin 6 % pienemmät aina, kun lämpötila nousee 10 K.

2) Ilmoitetut sähkömagneettisten laukaisulaitteiden laukaisuarvot pätevät, kun taajuus on 50/60 Hz.
Taajuudella ei ole vaikutusta termisen laukaisun toimintaan.

—
Sisäisen piirin vastus ja tehohäviö

Laukaisukäyrät Nimellisvirta, In Napakohtainen sisäisen piirin vastus 1) Napakohtainen tehohäviö 1)
A mΩ W
B, C
B, C 6 52,1 2,16
B, C 10 19,0 2,20
16 9,1 3,28

1) Sisäisen piirin vastukset ja tehohäviöt määräytyvät käyttötarkoituksen ja ympäristöolojen mukaan. Ilmoitetut arvot ovat tyypillisiä arvoja ja voivat vaihdella.
