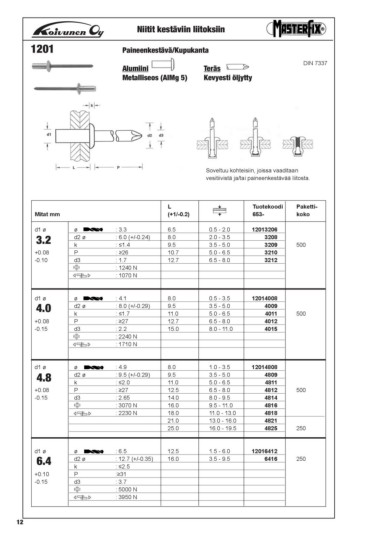

Page 14 - vetoniitit_mutterit

Niitit kestäviin liitoksiin

1201 Paineenkestävä/Kupukanta

Alumiini Teräs DIN 7337

Metalliseos (AIMg 5) Kevyesti öljytty

Soveltuu kohteisiin, joissa vaaditaan
vesitiivistä ja/tai paineenkestävää liitosta.

L Tuotekoodi Paketti-
Mitat mm (+1/-0.2)
653- koko

d1 ø ø : 3.3 6.5 0.5 - 2.0 12013206
d2 ø : 6.0 (+/-0.24) 8.0 2.0 - 3.5 3208
3.2 k : ≤1.4 9.5 3.5 - 5.0 3209 500
: ≥26 10.7 5.0 - 6.5 3210
: 1.7 12.7 6.5 - 8.0 3212
: 1240 N
+0.08 P : 1070 N

-0.10 d3

d1 ø ø : 4.1 8.0 0.5 - 3.5 12014008
d2 ø : 8.0 (+/-0.29) 9.5 3.5 - 5.0 4009
4.0 k : ≤1.7 11.0 5.0 - 6.5 4011 500
: ≥27 12.7 6.5 - 8.0 4012
: 2.2 15.0 8.0 - 11.0 4015
: 2240 N
+0.08 P : 1710 N

-0.15 d3

d1 ø ø : 4.9 8.0 1.0 - 3.5 12014808
d2 ø : 9.5 (+/-0.29) 9.5 3.5 - 5.0 4809
4.8 k : ≤2.0 11.0 5.0 - 6.5 4811
12.5 6.5 - 8.0 4812 500
14.0 8.0 - 9.5 4814
16.0 9.5 - 11.0 4816
+0.08 P : ≥27 18.0 11.0 - 13.0 4818
21.0 13.0 - 16.0 4821
-0.15 d3 : 2.65 25.0 16.0 - 19.5 4825 250

: 3070 N

: 2230 N

d1 ø ø : 6.5 12.5 1.5 - 6.0 12016412
d2 ø : 12.7 (+/-0.35) 16.0 3.5 - 9.5 6416 250
6.4 k : ≤2.5
:≥31
: 3.7
: 5000 N
+0.10 P : 3950 N

-0.15 d3
