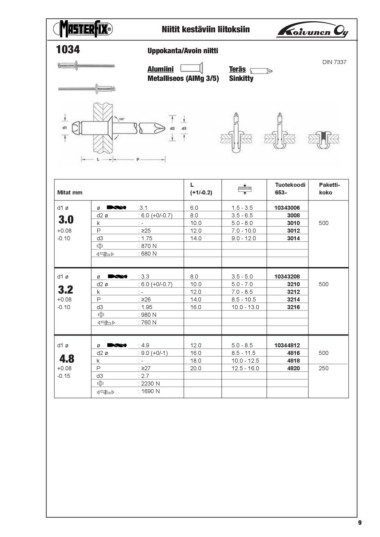

Page 11 - vetoniitit_mutterit

Niitit kestäviin liitoksiin

1034 Uppokanta/Avoin niitti

Alumiini Teräs DIN 7337

Metalliseos (AIMg 3/5) Sinkitty

L Tuotekoodi Paketti-
Mitat mm (+1/-0.2)
653- koko

d1 ø ø :3.1 6.0 1.5 - 3.5 10343006
: 6.0 (+0/-0.7) 8.0 3.5 - 6.5 3008
3.0 d2 ø : - 10.0 5.0 - 8.0 3010 500
k : ≥25 12.0 7.0 - 10.0 3012
: 1.75 14.0 9.0 - 12.0 3014
+0.08 P : 870 N
: 680 N
-0.10 d3

d1 ø ø : 3.3 8.0 3.5 - 5.0 10343208
: 6.0 (+0/-0.7) 10.0 5.0 - 7.0 3210 500
3.2 d2 ø : - 12.0 7.0 - 8.5 3212
k : ≥26 14.0 8.5 - 10.5 3214
: 1.95 16.0 10.0 - 13.0 3216
+0.08 P : 980 N
: 760 N
-0.10 d3

d1 ø ø : 4.9 12.0 5.0 - 8.5 10344812
: 9.0 (+0/-1) 16.0 8.5 - 11.5 4816 500
4.8 d2 ø : - 18.0 10.0 - 12.5 4818
k : ≥27 20.0 12.5 - 16.0 4820 250
: 2.7
+0.08 P : 2230 N
: 1690 N
-0.15 d3

9
