TR

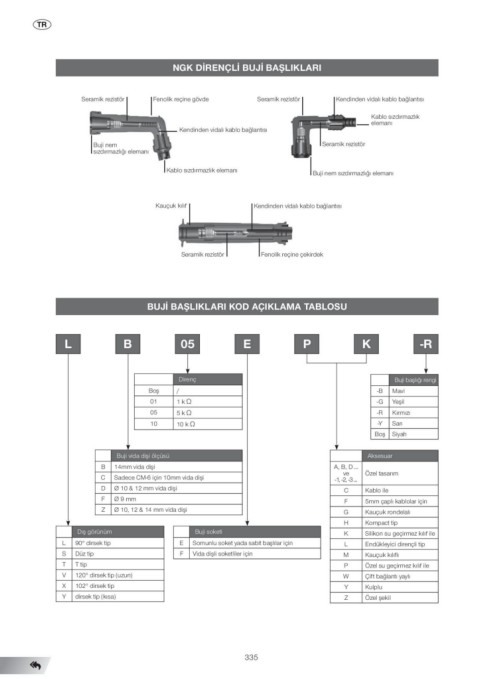

NGK DİRENÇLİ BUJİ BAŞLIKLARI

Seramik rezistör Fenolik reçine gövde Seramik rezistör Kendinden vidalı kablo bağlantısı
Kablo sızdırmazlık
Kendinden vidalı kablo bağlantısı elemanı

Buji nem Seramik rezistör
sızdırmazlığı elemanı

Kablo sızdırmazlık elemanı Buji nem sızdırmazlığı elemanı

Kauçuk kılıf Kendinden vidalı kablo bağlantısı

Seramik rezistör Fenolik reçine çekirdek

BUJİ BAŞLIKLARI KOD AÇIKLAMA TABLOSU

L B 05 E P K -R

Direnç Buji başlığı rengi
Boş / -B Mavi
01 1 k Ω -G Yeşil
05 5 k Ω -R Kırmızı
10 10 k Ω -Y Sarı
Boş Siyah

Buji vida dişi ölçüsü A, B, D ... Aksesuar
B 14mm vida dişi ve
C Sadece CM-6 için 10mm vida dişi Özel tasarım
D Ø 10 & 12 mm vida dişi -1, -2, -3 ...
F Ø 9 mm C Kablo ile
Z Ø 10, 12 & 14 mm vida dişi F 5mm çaplı kablolar için
G Kauçuk rondelalı
Dış görünüm Buji soketi H Kompact tip
L 90° dirsek tip E Somunlu soket yada sabit başlılar için K Silikon su geçirmez kılıf ile
S Düz tip F Vida dişli soketliler için L Endükleyici dirençli tip
T T tip M Kauçuk kılıflı
V 120° dirsek tip (uzun) P Özel su geçirmez kılıf ile
X 102° dirsek tip W Çift bağlantı yaylı
Y dirsek tip (kısa) Y Kulplu
Z Özel şekil

335
