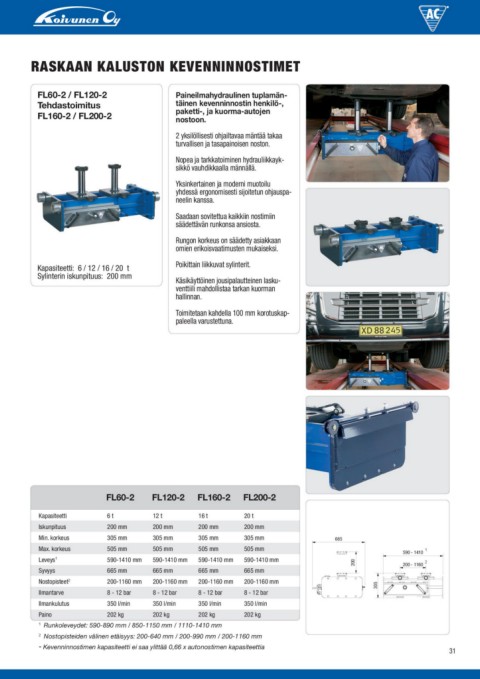

Page 31 - AC-nostimet

RASKAAN KALUSTON KEVENNINNOSTIMET

FL60-2 / FL120-2 Paineilmahydraulinen tuplamän-
Tehdastoimitus täinen kevenninnostin henkilö-,
FL160-2 / FL200-2 paketti-, ja kuorma-autojen
nostoon.
Kapasiteetti: 6 / 12 / 16 / 20 t 2 yksilöllisesti ohjailtavaa mäntää takaa
Sylinterin iskunpituus: 200 mm turvallisen ja tasapainoisen noston.
Nopea ja tarkkatoiminen hydrauliikkayk-
sikkö vauhdikkaalla männällä.
Yksinkertainen ja moderni muotoilu
yhdessä ergonomisesti sijoitetun ohjauspa-
neelin kanssa.
Saadaan sovitettua kaikkiin nostimiin
säädettävän runkonsa ansiosta.
Rungon korkeus on säädetty asiakkaan
omien erikoisvaatimusten mukaiseksi.
Poikittain liikkuvat sylinterit.
Käsikäyttöinen jousipalautteinen lasku-
venttiili mahdollistaa tarkan kuorman
hallinnan.
Toimitetaan kahdella 100 mm korotuskap-
paleella varustettuna.

FL60-2 FL120-2 FL160-2 FL200-2

Kapasiteetti 6 t 12 t 16 t 20 t

Iskunpituus 200 mm 200 mm 200 mm 200 mm

Min. korkeus 305 mm 305 mm 305 mm 305 mm 665

Max. korkeus 505 mm 505 mm 505 mm 505 mm 590 - 1410 1
200 - 1160 2
Leveys1 590-1410 mm 590-1410 mm 590-1410 mm 590-1410 mm 200
305 31
Syvyys 665 mm 665 mm 665 mm 665 mm

Nostopisteet2 200-1160 mm 200-1160 mm 200-1160 mm 200-1160 mm

Ilmantarve 8 - 12 bar 8 - 12 bar 8 - 12 bar 8 - 12 bar

Ilmankulutus 350 l/min 350 l/min 350 l/min 350 l/min

Paino 202 kg 202 kg 202 kg 202 kg

1 Runkoleveydet: 590-890 mm / 850-1150 mm / 1110-1410 mm

2 Nostopisteiden välinen etäisyys: 200-640 mm / 200-990 mm / 200-1160 mm

- Kevenninnostimen kapasiteetti ei saa ylittää 0,66 x autonostimen kapasiteettia
