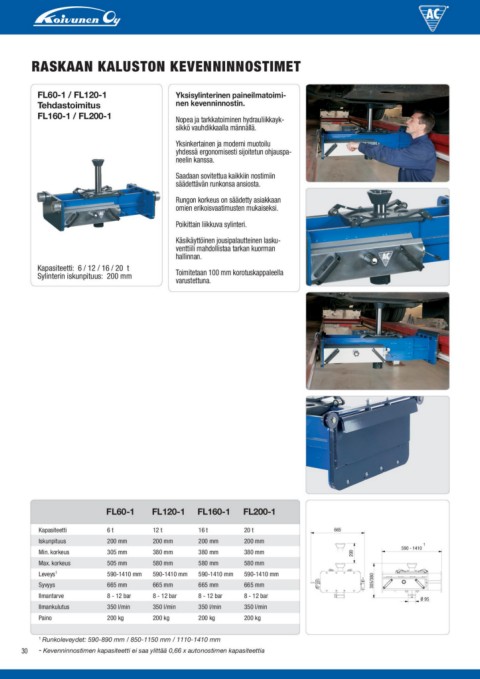

RASKAAN KALUSTON KEVENNINNOSTIMET

FL60-1 / FL120-1 Yksisylinterinen paineilmatoimi-
Tehdastoimitus nen kevenninnostin.
FL160-1 / FL200-1 Nopea ja tarkkatoiminen hydrauliikkayk-
sikkö vauhdikkaalla männällä.
Kapasiteetti: 6 / 12 / 16 / 20 t Yksinkertainen ja moderni muotoilu
Sylinterin iskunpituus: 200 mm yhdessä ergonomisesti sijoitetun ohjauspa-
neelin kanssa.
Saadaan sovitettua kaikkiin nostimiin
säädettävän runkonsa ansiosta.
Rungon korkeus on säädetty asiakkaan
omien erikoisvaatimusten mukaiseksi.
Poikittain liikkuva sylinteri.
Käsikäyttöinen jousipalautteinen lasku-
venttiili mahdollistaa tarkan kuorman
hallinnan.
Toimitetaan 100 mm korotuskappaleella
varustettuna.

FL60-1 FL120-1 FL160-1 FL200-1

Kapasiteetti 6 t 12 t 16 t 20 t 665
Iskunpituus 200 mm 200 mm 200 mm 200 mm
Min. korkeus 305 mm 380 mm 380 mm 380 mm 200 590 - 1410 1
Max. korkeus 505 mm 580 mm 580 mm 580 mm 305/380 Ø 95
Leveys1 590-1410 mm 590-1410 mm 590-1410 mm 590-1410 mm
Syvyys 665 mm 665 mm 665 mm 665 mm
Ilmantarve 8 - 12 bar 8 - 12 bar 8 - 12 bar 8 - 12 bar
Ilmankulutus 350 l/min 350 l/min 350 l/min 350 l/min
Paino 200 kg 200 kg 200 kg 200 kg

1 Runkoleveydet: 590-890 mm / 850-1150 mm / 1110-1410 mm

30 - Kevenninnostimen kapasiteetti ei saa ylittää 0,66 x autonostimen kapasiteettia
