UK600 MODUULIKOTELO UPPOASENNUKSEEN
—
UK600 peruskotelo

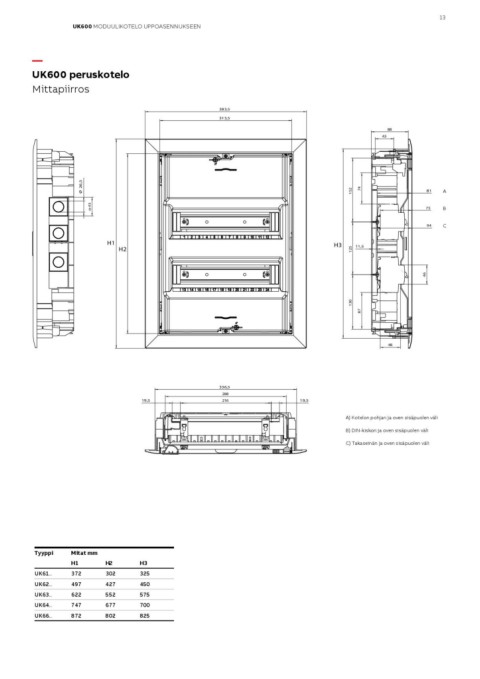

Mittapiirros
383,5
313,5
88
43
Ø 26,5 152 81 A
74 75 B
94 C
o 45
H1 H3 11,5
H2 130 125
87
46
48
19,5 336,5 19,5
288
216
A) Kotelon pohjan ja oven sisäpuolen väli
B) DIN-kiskon ja oven sisäpuolen väli
C) Takaseinän ja oven sisäpuolen väli
Tyyppi Mitat mm H2 H3
H1 302 325
UK61.. 372 427 450
UK62.. 497 552 575
UK63.. 622 677 700
UK64.. 747 802 825
UK66.. 872
