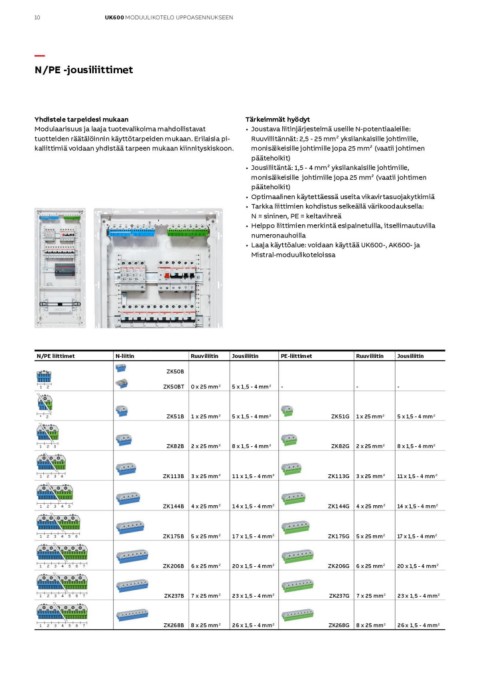

10 UK600 MODUULIKOTELO UPPOASENNUKSEEN

—
N/PE -jousiliittimet

Yhdistele tarpeidesi mukaan Tärkeimmät hyödyt
Modulaarisuus ja laaja tuotevalikoima mahdollistavat • Joustava liitinjärjestelmä useille N-potentiaaleille:
tuotteiden räätälöinnin käyttötarpeiden mukaan. Erilaisia pi-
kaliittimiä voidaan yhdistää tarpeen mukaan kiinnityskiskoon. Ruuviliitännät: 2,5 - 25 mm² yksilankaisille johtimille,
monisäikeisille johtimille jopa 25 mm² (vaatii johtimen
pääteholkit)
• Jousiliitäntä: 1,5 - 4 mm² yksilankaisille johtimille,
monisäikeisille johtimille jopa 25 mm² (vaatii johtimen
pääteholkit)
• Optimaalinen käytettäessä useita vikavirtasuojakytkimiä
• Tarkka liittimien kohdistus selkeällä värikoodauksella:
N = sininen, PE = keltavihreä
• Helppo liittimien merkintä esipainetuilla, itseliimautuvilla
numeronauhoilla
• Laaja käyttöalue: voidaan käyttää UK600-, AK600- ja
Mistral-moduulikoteloissa

N/PE liittimet N-liitin Ruuviliitin Jousiliitin PE-liittimet Ruuviliitin Jousiliitin
ZK50B
12 ZK50BT 0 x 25 mm2 5 x 1,5 - 4 mm2 - --
12
123 ZK51B 1 x 25 mm2 5 x 1,5 - 4 mm2 ZK51G 1 x 25 mm2 5 x 1,5 - 4 mm2
1 234
1 2 345 ZK82B 2 x 25 mm2 8 x 1,5 - 4 mm2 ZK82G 2 x 25 mm2 8 x 1,5 - 4 mm2
123456
1 234567 ZK113B 3 x 25 mm2 11 x 1,5 - 4 mm2 ZK113G 3 x 25 mm2 11 x 1,5 - 4 mm2
1 234567
1 234567 ZK144B 4 x 25 mm2 14 x 1,5 - 4 mm2 ZK144G 4 x 25 mm2 14 x 1,5 - 4 mm2

ZK175B 5 x 25 mm2 17 x 1,5 - 4 mm2 ZK175G 5 x 25 mm2 17 x 1,5 - 4 mm2

ZK206B 6 x 25 mm2 20 x 1,5 - 4 mm2 ZK206G 6 x 25 mm2 20 x 1,5 - 4 mm2

ZK237B 7 x 25 mm2 23 x 1,5 - 4 mm2 ZK237G 7 x 25 mm2 23 x 1,5 - 4 mm2

ZK268B 8 x 25 mm2 26 x 1,5 - 4 mm2 ZK268G 8 x 25 mm2 26 x 1,5 - 4 mm2
