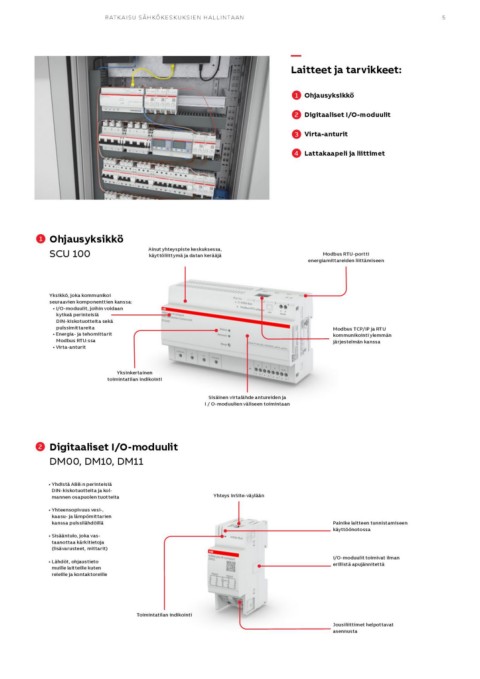

R ATK AISU SÄHKÖKESKUKSIEN HALLINTA AN 5

—
Laitteet ja tarvikkeet:

1 Ohjausyksikkö
2 Digitaaliset I/O-moduulit
3 Virta-anturit
4 Lattakaapeli ja liittimet

1 Ohjausyksikkö Ainut yhteyspiste keskuksessa, Modbus RTU-portti
SCU 100 käyttöliittymä ja datan kerääjä energiamittareiden liittämiseen

Yksikkö, joka kommunikoi Modbus TCP/IP ja RTU
seuraavien komponenttien kanssa: kommunikointi ylemmän
järjestelmän kanssa
• I/O-moduulit, joihin voidaan
kytkeä perinteisiä

DIN-kiskotuotteita sekä
pulssimittareita

• Energia- ja tehomittarit
Modbus RTU:ssa

• Virta-anturit

Yksinkertainen
toimintatilan indikointi

Sisäinen virtalähde antureiden ja
I / O-moduulien väliseen toimintaan

2 Digitaaliset I/O-moduulit Yhteys InSite-väylään
DM00, DM10, DM11
Painike laitteen tunnistamiseen
• Yhdistä ABB:n perinteisiä käyttöönotossa
DIN-kiskotuotteita ja kol-
mannen osapuolen tuotteita I/O-moduulit toimivat ilman
erillistä apujännitettä
• Yhteensopivuus vesi-,
kaasu- ja lämpömittarien
kanssa pulssilähdöillä

• Sisääntulo, joka vas-
taanottaa kärkitietoja
(lisävarusteet, mittarit)

• Lähdöt, ohjaustieto
muille laitteille kuten
releille ja kontaktoreille

Toimintatilan indikointi

Jousiliittimet helpottavat
asennusta
