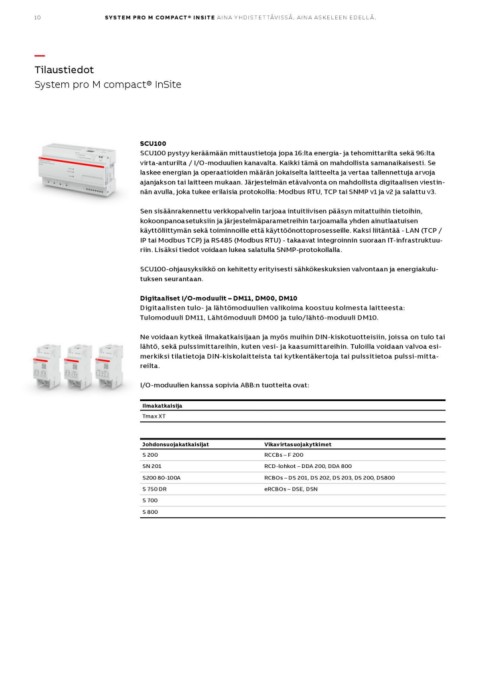

Page 10 - ABB_System_pro_M_compact_InSite

10 SYSTEM PRO M COMPACT® INSITE AINA YHDISTETTÄVISSÄ . AINA ASKELEEN EDELL Ä .

—
Tilaustiedot
System pro M compact® InSite

SCU100
SCU100 pystyy keräämään mittaustietoja jopa 16:lta energia- ja tehomittarilta sekä 96:lta
virta-anturilta / I/O-moduulien kanavalta. Kaikki tämä on mahdollista samanaikaisesti. Se
laskee energian ja operaatioiden määrän jokaiselta laitteelta ja vertaa tallennettuja arvoja
ajanjakson tai laitteen mukaan. Järjestelmän etävalvonta on mahdollista digitaalisen viestin-
nän avulla, joka tukee erilaisia protokollia: Modbus RTU, TCP tai SNMP v1 ja v2 ja salattu v3.

Sen sisäänrakennettu verkkopalvelin tarjoaa intuitiivisen pääsyn mitattuihin tietoihin,
kokoonpanoasetuksiin ja järjestelmäparametreihin tarjoamalla yhden ainutlaatuisen
käyttöliittymän sekä toiminnoille että käyttöönottoprosesseille. Kaksi liitäntää - LAN (TCP /
IP tai Modbus TCP) ja RS485 (Modbus RTU) - takaavat integroinnin suoraan IT-infrastruktuu-
riin. Lisäksi tiedot voidaan lukea salatulla SNMP-protokollalla.

SCU100-ohjausyksikkö on kehitetty erityisesti sähkökeskuksien valvontaan ja energiakulu-
tuksen seurantaan.

Digitaaliset I/O-moduulit – DM11, DM00, DM10
Digitaalisten tulo- ja lähtömoduulien valikoima koostuu kolmesta laitteesta:
Tulomoduuli DM11, Lähtömoduuli DM00 ja tulo/lähtö-moduuli DM10.

Ne voidaan kytkeä ilmakatkaisijaan ja myös muihin DIN-kiskotuotteisiin, joissa on tulo tai
lähtö, sekä pulssimittareihin, kuten vesi- ja kaasumittareihin. Tuloilla voidaan valvoa esi-
merkiksi tilatietoja DIN-kiskolaitteista tai kytkentäkertoja tai pulssitietoa pulssi-mitta-
reilta.

I/O-moduulien kanssa sopivia ABB:n tuotteita ovat:

Ilmakatkaisija
Tmax XT

Johdonsuojakatkaisijat Vikavirtasuojakytkimet
S 200 RCCBs – F 200
SN 201 RCD-lohkot – DDA 200, DDA 800
S200 80-100A RCBOs – DS 201, DS 202, DS 203, DS 200, DS800
S 750 DR eRCBOs – DSE, DSN
S 700
S 800
