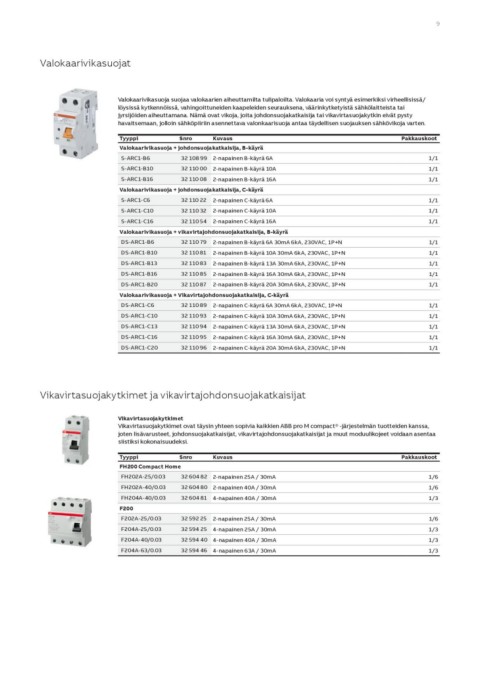

Page 9 - ABB_Pj-tuotteiden-urakoitsijavalikoima-tuoteluettelo

9

Valokaarivikasuojat

Valokaarivikasuoja suojaa valokaarien aiheuttamilta tulipaloilta. Valokaaria voi syntyä esimerkiksi virheellisissä/
löysissä kytkennöissä, vahingoittuneiden kaapeleiden seurauksena, väärinkytketyistä sähkölaitteista tai
jyrsijöiden aiheuttamana. Nämä ovat vikoja, joita johdonsuojakatkaisija tai vikavirtasuojakytkin eivät pysty
havaitsemaan, jolloin sähköpiiriin asennettava valonkaarisuoja antaa täydellisen suojauksen sähkövikoja varten.

Tyyppi Snro Kuvaus Pakkauskoot

Valokaarivikasuoja + johdonsuojakatkaisija, B-käyrä 1/1
1/1
S-ARC1-B6 32 108 99 2-napainen B-käyrä 6A 1/1

S-ARC1-B10 32 110 00 2-napainen B-käyrä 10A 1/1
1/1
S-ARC1-B16 32 110 08 2-napainen B-käyrä 16A 1/1

Valokaarivikasuoja + johdonsuojakatkaisija, C-käyrä 1/1
1/1
S-ARC1-C6 32 110 22 2-napainen C-käyrä 6A 1/1
1/1
S-ARC1-C10 32 110 32 2-napainen C-käyrä 10A 1/1

S-ARC1-C16 32 110 54 2-napainen C-käyrä 16A 1/1
1/1
Valokaarivikasuoja + vikavirtajohdonsuojakatkaisija, B-käyrä 1/1
1/1
DS-ARC1-B6 32 110 79 2-napainen B-käyrä 6A 30mA 6kA, 230VAC, 1P+N 1/1

DS-ARC1-B10 32 110 81 2-napainen B-käyrä 10A 30mA 6kA, 230VAC, 1P+N

DS-ARC1-B13 32 110 83 2-napainen B-käyrä 13A 30mA 6kA, 230VAC, 1P+N

DS-ARC1-B16 32 110 85 2-napainen B-käyrä 16A 30mA 6kA, 230VAC, 1P+N

DS-ARC1-B20 32 110 87 2-napainen B-käyrä 20A 30mA 6kA, 230VAC, 1P+N

Valokaarivikasuoja + Vikavirtajohdonsuojakatkaisija, C-käyrä

DS-ARC1-C6 32 110 89 2-napainen C-käyrä 6A 30mA 6kA, 230VAC, 1P+N

DS-ARC1-C10 32 110 93 2-napainen C-käyrä 10A 30mA 6kA, 230VAC, 1P+N

DS-ARC1-C13 32 110 94 2-napainen C-käyrä 13A 30mA 6kA, 230VAC, 1P+N

DS-ARC1-C16 32 110 95 2-napainen C-käyrä 16A 30mA 6kA, 230VAC, 1P+N

DS-ARC1-C20 32 110 96 2-napainen C-käyrä 20A 30mA 6kA, 230VAC, 1P+N

Vikavirtasuojakytkimet ja vikavirtajohdonsuojakatkaisijat

Vikavirtasuojakytkimet
Vikavirtasuojakytkimet ovat täysin yhteen sopivia kaikkien ABB pro M compact® -järjestelmän tuotteiden kanssa,
joten lisävarusteet, johdonsuojakatkaisijat, vikavirtajohdonsuojakatkaisijat ja muut moduulikojeet voidaan asentaa
siistiksi kokonaisuudeksi.

Tyyppi Snro Kuvaus Pakkauskoot

FH200 Compact Home 1/6
1/6
FH202A-25/0.03 32 604 82 2-napainen 25A / 30mA 1/3

FH202A-40/0.03 32 604 80 2-napainen 40A / 30mA 1/6
1/3
FH204A-40/0.03 32 604 81 4-napainen 40A / 30mA 1/3
1/3
F200

F202A-25/0.03 32 592 25 2-napainen 25A / 30mA

F204A-25/0.03 32 594 25 4-napainen 25A / 30mA

F204A-40/0.03 32 594 40 4-napainen 40A / 30mA

F204A-63/0.03 32 594 46 4-napainen 63A / 30mA
