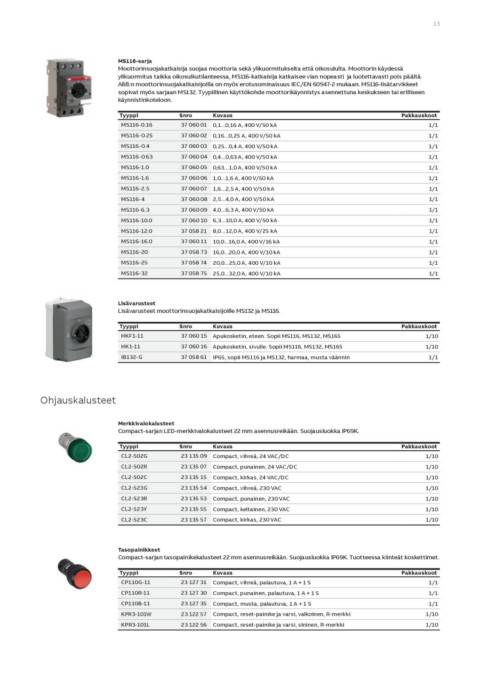

Page 13 - ABB_Pj-tuotteiden-urakoitsijavalikoima-tuoteluettelo

13

MS116-sarja
Moottorinsuojakatkaisija suojaa moottoria sekä ylikuormitukselta että oikosululta. Moottorin käydessä
ylikuormitus taikka oikosulkutilanteessa, MS116-katkaisija katkaisee vian nopeasti ja luotettavasti pois päältä.
ABB:n moottorinsuojakatkaisijoilla on myös erotusominaisuus IEC/EN 60947-2 mukaan. MS116-lisätarvikkeet
sopivat myös sarjaan MS132. Tyypillinen käyttökohde moottorikäynnistys asennettuna keskukseen tai erilliseen
käynnistinkoteloon.

Tyyppi Snro Kuvaus Pakkauskoot
MS116-0.16 1/1
MS116-0.25 37 060 01 0,1...0,16 A, 400 V/50 kA 1/1
MS116-0.4 1/1
MS116-0.63 37 060 02 0,16...0,25 A, 400 V/50 kA 1/1
MS116-1.0 1/1
MS116-1.6 37 060 03 0,25...0,4 A, 400 V/50 kA 1/1
MS116-2.5 1/1
MS116-4 37 060 04 0,4...0,63 A, 400 V/50 kA 1/1
MS116-6.3 1/1
MS116-10.0 37 060 05 0,63...1,0 A, 400 V/50 kA 1/1
MS116-12.0 1/1
MS116-16.0 37 060 06 1,0...1,6 A, 400 V/50 kA 1/1
MS116-20 1/1
MS116-25 37 060 07 1,6...2,5 A, 400 V/50 kA 1/1
MS116-32 1/1
37 060 08 2,5...4,0 A, 400 V/50 kA

37 060 09 4,0...6,3 A, 400 V/50 kA

37 060 10 6,3...10,0 A, 400 V/50 kA

37 058 21 8,0...12,0 A, 400 V/25 kA

37 060 11 10,0...16,0 A, 400 V/16 kA

37 058 73 16,0...20,0 A, 400 V/10 kA

37 058 74 20,0...25,0 A, 400 V/10 kA

37 058 75 25,0...32,0 A, 400 V/10 kA

Lisävarusteet
Lisävarusteet moottorinsuojakatkaisijoille MS132 ja MS116.

Tyyppi Snro Kuvaus Pakkauskoot
HKF1-11 1/10
HK1-11 37 060 15 Apukosketin, eteen. Sopii MS116, MS132, MS165 1/10
IB132-G 1/1
37 060 16 Apukosketin, sivulle. Sopii MS116, MS132, MS165

37 058 61 IP65, sopii MS116 ja MS132, harmaa, musta väännin

Ohjauskalusteet

Merkkivalokalusteet
Compact-sarjan LED-merkkivalokalusteet 22 mm asennusreikään. Suojausluokka IP69K.

Tyyppi Snro Kuvaus Pakkauskoot
CL2-502G 1/10
CL2-502R 23 135 09 Compact, vihreä, 24 VAC/DC 1/10
CL2-502C 1/10
CL2-523G 23 135 07 Compact, punainen, 24 VAC/DC 1/10
CL2-523R 1/10
CL2-523Y 23 135 15 Compact, kirkas, 24 VAC/DC 1/10
CL2-523C 1/10
23 135 54 Compact, vihreä, 230 VAC

23 135 53 Compact, punainen, 230 VAC

23 135 55 Compact, keltainen, 230 VAC

23 135 57 Compact, kirkas, 230 VAC

Tasopainikkeet
Compact-sarjan tasopainikekalusteet 22 mm asennusreikään. Suojausluokka IP69K. Tuotteessa kiinteät koskettimet.

Tyyppi Snro Kuvaus Pakkauskoot
CP110G-11 1/1
CP110R-11 23 127 31 Compact, vihreä, palautuva, 1 A + 1 S 1/1
CP110B-11 1/1
KPR3-101W 23 127 30 Compact, punainen, palautuva, 1 A + 1 S
KPR3-101L 1/10
23 127 35 Compact, musta, palautuva, 1 A + 1 S 1/10

23 122 57 Compact, reset-painike ja varsi, valkoinen, R-merkki

23 122 56 Compact, reset-painike ja varsi, sininen, R-merkki
