112 Framo 80 -järjestelmä 1 kg = 10 N
100 kg = 1 kN

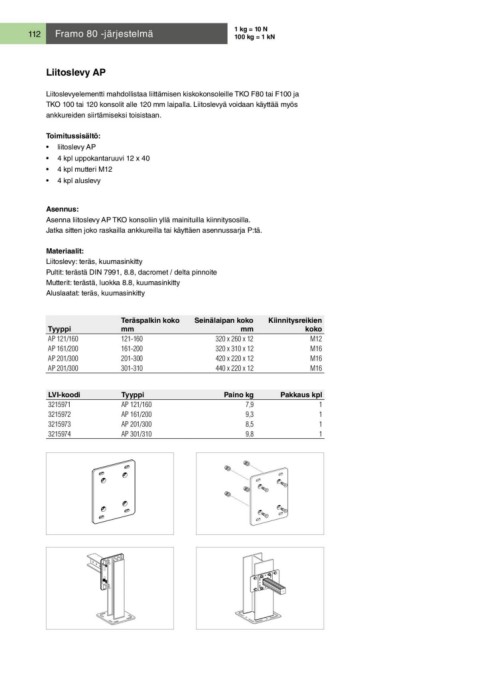

Liitoslevy AP

Liitoslevyelementti mahdollistaa liittämisen kiskokonsoleille TKO F80 tai F100 ja
TKO 100 tai 120 konsolit alle 120 mm laipalla. Liitoslevyä voidaan käyttää myös
ankkureiden siirtämiseksi toisistaan.

Toimitussisältö:
• liitoslevy AP
• 4 kpl uppokantaruuvi 12 x 40
• 4 kpl mutteri M12
• 4 kpl aluslevy

Asennus:
Asenna liitoslevy AP TKO konsoliin yllä mainituilla kiinnitysosilla.
Jatka sitten joko raskailla ankkureilla tai käyttäen asennussarja P:tä.

Materiaalit:
Liitoslevy: teräs, kuumasinkitty
Pultit: terästä DIN 7991, 8.8, dacromet / delta pinnoite
Mutterit: terästä, luokka 8.8, kuumasinkitty
Aluslaatat: teräs, kuumasinkitty

Tyyppi Teräspalkin koko Seinälaipan koko Kiinnitysreikien
AP 121/160 mm mm koko
AP 161/200
AP 201/300 121-160 320 x 260 x 12 M12
AP 201/300 161-200 320 x 310 x 12 M16
201-300 420 x 220 x 12 M16
LVI-koodi 301-310 440 x 220 x 12 M16
3215971
3215972 Tyyppi Paino kg Pakkaus kpl
3215973 AP 121/160 7,9 1
3215974 AP 161/200 9,3 1
AP 201/300 8,5 1
AP 301/310 9,8 1
