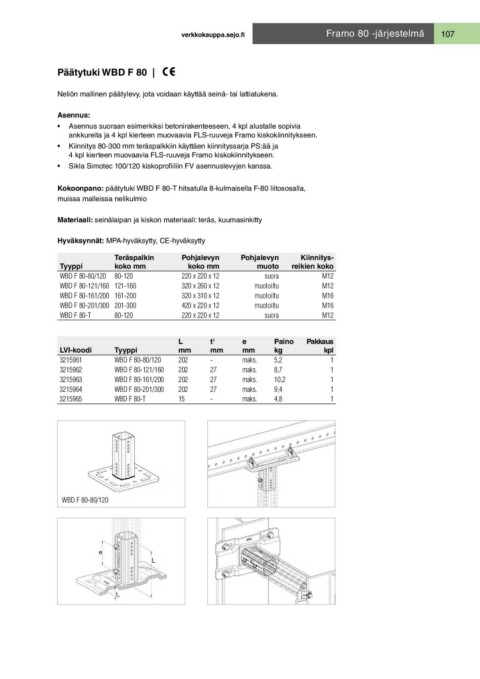

Page 107 - Sejo-tuoteluettelo

verkkokauppa.sejo.fi Framo 80 -järjestelmä 107

Päätytuki WBD F 80 |

Neliön mallinen päätylevy, jota voidaan käyttää seinä- tai lattiatukena.

Asennus:

• Asennus suoraan esimerkiksi betonirakenteeseen, 4 kpl alustalle sopivia
ankkureita ja 4 kpl kierteen muovaavia FLS-ruuveja Framo kiskokiinnitykseen.

• Kiinnitys 80-300 mm teräspalkkiin käyttäen kiinnityssarja PS:ää ja
4 kpl kierteen muovaavia FLS-ruuveja Framo kiskokiinnitykseen.

• Sikla Simotec 100/120 kiskoprofiiliin FV asennuslevyjen kanssa.

Kokoonpano: päätytuki WBD F 80-T hitsatulla 8-kulmaisella F-80 liitososalla,
muissa malleissa nelikulmio

Materiaali: seinälaipan ja kiskon materiaali: teräs, kuumasinkitty

Hyväksynnät: MPA-hyväksytty, CE-hyväksytty

Teräspalkin Pohjalevyn Pohjalevyn Kiinnitys-
koko mm muoto reikien koko
Tyyppi koko mm
220 x 220 x 12 suora M12
WBD F 80-80/120 80-120 320 x 260 x 12 muotoiltu M12
320 x 310 x 12 muotoiltu M16
WBD F 80-121/160 121-160 420 x 220 x 12 muotoiltu M16
220 x 220 x 12 M12
WBD F 80-161/200 161-200 suora

WBD F 80-201/300 201-300

WBD F 80-T 80-120

L t1 e Paino Pakkaus

LVI-koodi Tyyppi mm mm mm kg kpl
3215961
3215962 WBD F 80-80/120 202 - maks. 5,2 1
3215963
3215964 WBD F 80-121/160 202 27 maks. 8,7 1
3215965
WBD F 80-161/200 202 27 maks. 10,2 1

WBD F 80-201/300 202 27 maks. 9,4 1

WBD F 80-T 15 - maks. 4,8 1

WBD F 80-80/120
