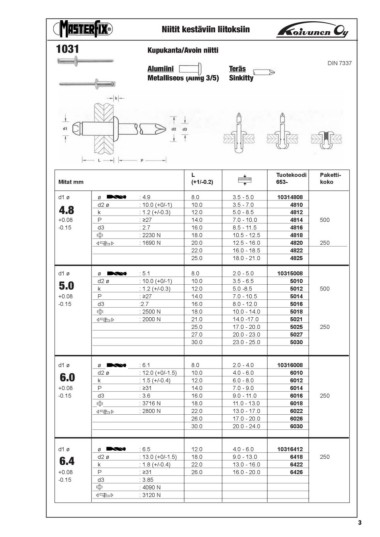

Niitit kestäviin liitoksiin

1031 Kupukanta/Avoin niitti

Alumiini Teräs DIN 7337

Metalliseos (AIMg 3/5) Sinkitty

L Tuotekoodi Paketti-
Mitat mm (+1/-0.2)
653- koko

d1 ø ø : 4.9 8.0 3.5 - 5.0 10314808
10.0
4.8 d2 ø : 10.0 (+0/-1) 12.0 3.5 - 7.0 4810
k : 1.2 (+/-0.3) 14.0
16.0 5.0 - 8.5 4812
18.0
+0.08 P : ≥27 20.0 7.0 - 10.0 4814 500
22.0
-0.15 d3 : 2.7 25.0 8.5 - 11.5 4816

: 2230 N 10.5 - 12.5 4818

: 1690 N 12.5 - 16.0 4820 250

16.0 - 18.5 4822

18.0 - 21.0 4825

d1 ø ø : 5.1 8.0 2.0 - 5.0 10315008
10.0 3.5 - 6.5 5010
5.0 d2 ø : 10.0 (+0/-1) 12.0 5.0 -8.5 5012 500
k : 1.2 (+/-0.3) 14.0 7.0 - 10.5 5014
16.0 8.0 - 12.0 5016
+0.08 P : ≥27 18.0 10.0 - 14.0 5018
21.0 14.0 -17.0 5021
-0.15 d3 :2.7 25.0 17.0 - 20.0 5025 250
27.0 20.0 - 23.0 5027
: 2500 N 30.0 23.0 - 25.0 5030

: 2000 N

d1 ø ø : 6.1 8.0 2.0 - 4.0 10316008
10.0 4.0 - 6.0 6010
6.0 d2 ø : 12.0 (+0/-1.5) 12.0 6.0 - 8.0 6012
k : 1.5 (+/-0.4) 14.0 7.0 - 9.0 6014
16.0 9.0 - 11.0 6016 250
+0.08 P : ≥31 18.0 11.0 - 13.0 6018
22.0 13.0 - 17.0 6022
-0.15 d3 : 3.6 26.0 17.0 - 20.0 6026
30.0 20.0 - 24.0 6030
: 3716 N

: 2800 N

d1 ø ø : 6.5 12.0 4.0 - 6.0 10316412
: 13.0 (+0/-1.5) 18.0 9.0 - 13.0 6418 250
6.4 d2 ø : 1.8 (+/-0.4) 22.0 13.0 - 16.0 6422
k : ≥31 26.0 16.0 - 20.0 6426
: 3.85
+0.08 P : 4090 N
: 3120 N
-0.15 d3

3
