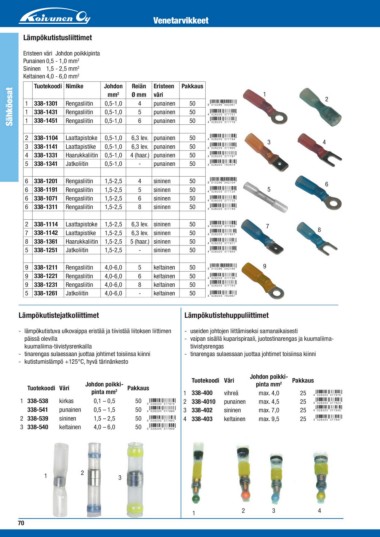

Page 70 - venetarvike_luettelo

Venetarvikkeet

Lämpökutistusliittimet

Eristeen väri Johdon poikkipinta
Punainen 0,5 - 1,0 mm2
Sininen 1,5 - 2,5 mm2
Keltainen 4,0 - 6,0 mm2

Sähköosat Tuotekoodi Nimike Johdon Reiän Eristeen Pakkaus
mm2 Ø mm väri
1 338-1301 Rengasliitin 0,5-1,0 punainen 50 12
1 338-1431 Rengasliitin 0,5-1,0 4 punainen 50 34
1 338-1451 Rengasliitin 0,5-1,0 5 punainen 50 56
6 78

2 338-1104 Laattapistoke 0,5-1,0 6,3 lev. punainen 50 9
3 338-1141 Laattapistike 0,5-1,0 6,3 lev. punainen 50
4 338-1331 Haarukkaliitin 0,5-1,0 4 (haar.) punainen 50
5 338-1341 Jatkoliitin 0,5-1,0 50
- punainen

6 338-1201 Rengasliitin 1,5-2,5 4 sininen 50
6 338-1191 Rengasliitin 1,5-2,5 5 sininen 50
6 338-1071 Rengasliitin 1,5-2,5 6 sininen 50
6 338-1311 Rengasliitin 1,5-2,5 8 sininen 50

2 338-1114 Laattapistoke 1,5-2,5 6,3 lev. sininen 50
7 338-1142 Laattapistike 1,5-2,5 6,3 lev. sininen 50
8 338-1361 Haarukkaliitin 1,5-2,5 5 (haar.) sininen 50
5 338-1251 Jatkoliitin 1,5-2,5 50
- sininen

9 338-1211 Rengasliitin 4,0-6,0 5 keltainen 50
9 338-1221 Rengasliitin 4,0-6,0 6 keltainen 50
9 338-1231 Rengasliitin 4,0-6,0 8 keltainen 50
5 338-1261 Jatkoliitin 4,0-6,0 - keltainen 50

Lämpökutistejatkoliittimet Lämpökutistehuppuliittimet

- lämpökutistuva ulkovaippa eristää ja tiivistää liitoksen liittimen - useiden johtojen liittämiseksi samanaikaisesti
päissä olevilla - vaipan sisällä kuparispiraali, juotostinarengas ja kuumaliima-
kuumaliima-tiivistysrenkailla tiivistysrengas
- tinarengas sulaessaan juottaa johtimet toisiinsa kiinni - tinarengas sulaessaan juottaa johtimet toisiinsa kiinni
- kutistumislämpö +125°C, hyvä tärinänkesto

Johdon poikki- Tuotekoodi Väri Johdon poikki- Pakkaus
pinta mm2 pinta mm2
Tuotekoodi Väri Pakkaus
1 338-400 vihreä max. 4,0 25

1 338-538 kirkas 0,1 – 0,5 50 2 338-4010 punainen max. 4,5 25

338-541 punainen 0,5 – 1,5 50 3 338-402 sininen max. 7,0 25

2 338-539 sininen 1,5 – 2,5 50 4 338-403 keltainen max. 9,5 25

3 338-540 keltainen 4,0 – 6,0 50

12 3 1 23 4
