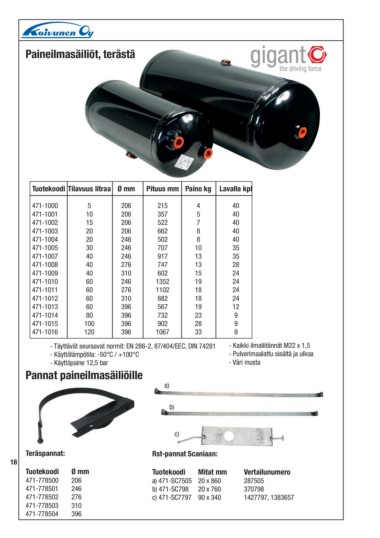

Page 18 - paineilmajarrut

Paineilmasäiliöt, terästä

Tuotekoodi Tilavuus litraa Ø mm Pituus mm Paino kg Lavalla kpl

471-1000 5 206 215 4 40
40
471-1001 10 206 357 5 40
40
471-1002 15 206 522 7 40
35
471-1003 20 206 662 8 35
28
471-1004 20 246 502 8 24
24
471-1005 30 246 707 10 24
24
471-1007 40 246 917 13 12
9
471-1008 40 276 747 13 9
9
471-1009 40 310 602 15
- Kaikki ilmaliitännät M22 x 1,5
471-1010 60 246 1352 19 - Pulverimaalattu sisältä ja ulkoa
- Väri musta
471-1011 60 276 1102 18

471-1012 60 310 882 18

471-1013 60 396 567 19

471-1014 80 396 732 23

471-1015 100 396 902 28

471-1016 120 396 1067 33

- Täyttävät seuraavat normit: EN 286-2, 87/404/EEC, DIN 74281
- Käyttölämpötila: -50°C / +100°C
- Käyttöpaine 12,5 bar

Pannat paineilmasäiliöille

a)

b)

Teräspannat: c) Vertailunumero
18 287505
Rst-pannat Scaniaan: 370798
Tuotekoodi Ø mm 1427797, 1383657
471-778500 206 Tuotekoodi Mitat mm
471-778501 246 a) 471-SC7505 20 x 860
471-778502 276 b) 471-SC798 20 x 760
471-778503 310 c) 471-SC7797 90 x 340
471-778504 396
