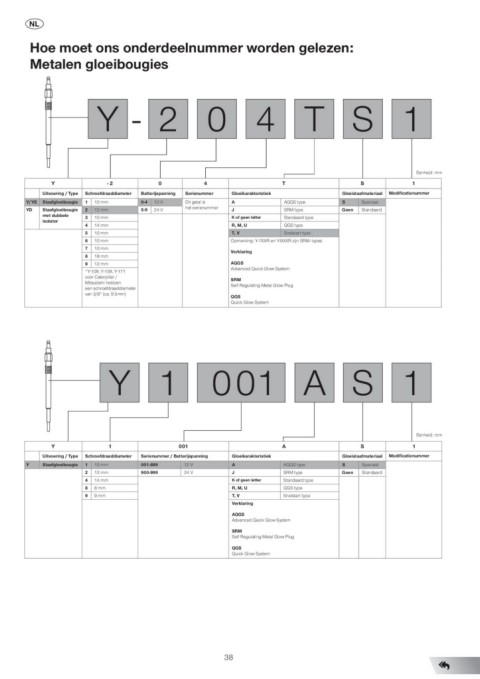

Hoe moet ons onderdeelnummer worden gelezen:
Metalen gloeibougies
Y-2 0 4 T S 1
Eenheid: mm
Y -2 0 4 T S1
Uitvoering / Type Schroefdraaddiameter Batterijspanning Serienummer Gloeikarakteristiek Gloeistaafmateriaal Modificatienummer
Y/YS Staafgloeibougie 1 10 mm 0-4 12 V Dit getal is A AQGS type S Speciaal
YD 5-9 24 V het serienummer J SRM type Geen Standaard
Staafgloeibougie 2 12 mm
met dubbele K of geen letter Standaard type
isolator 3 10 mm
R, M, U QGS type
4 14 mm
T, V Snelstart type
5 10 mm
Opmerking: Y-7XXR en Y-9XXR zijn SRM- types
6 10 mm
Verklaring
7 10 mm
AQGS
8 18 mm Advanced Quick Glow System
9 12 mm SRM
Self Regulating Metal Glow Plug
*Y-109, Y-159, Y-171
voor Caterpillar / QGS
Mitsubishi hebben Quick Glow System
een schroefdraaddiameter
van 3/8“ (ca. 9.5mm)
Y 1 001 A S 1
Eenheid: mm
Y1 001 A S 1
Modificatienummer
Uitvoering / Type Schroefdraaddiameter Serienummer / Batterijspanning Gloeikarakteristiek AQGS type Gloeistaafmateriaal
SRM type
Y Staafgloeibougie 1 10 mm 001-899 12 V A Standaard type S Speciaal
2 12 mm 900-999 24 V J QGS type Geen Standaard
4 14 mm K of geen letter Snelstart type
8 8 mm R, M, U
9 9 mm T, V
Verklaring
AQGS
Advanced Quick Glow System
SRM
Self Regulating Metal Glow Plug
QGS
Quick Glow System
