FR

TECHNOLOGIES

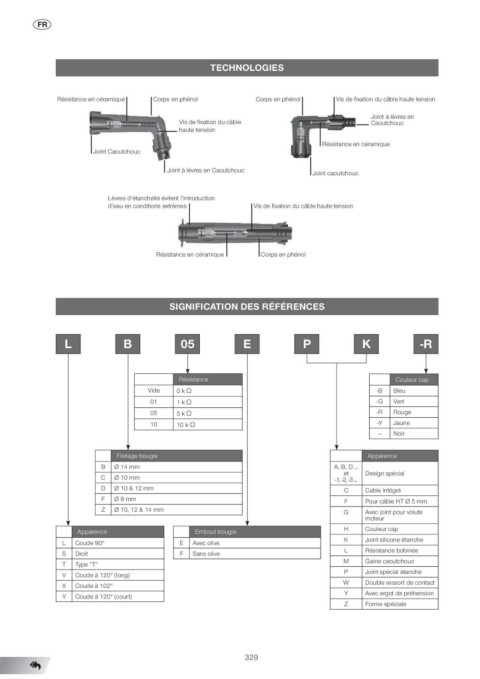

Résistance en céramique Corps en phénol Corps en phénol Vis de fixation du câble haute tension
Joint à lèvres en
Vis de fixation du câble Caoutchouc
haute tension
Résistance en céramique

Joint Caoutchouc

Joint à lèvres en Caoutchouc Joint caoutchouc

Lèvres d’étanchéité évitent l’introduction Vis de fixation du câble haute tension
d’eau en conditions extrêmes

Résistance en céramique Corps en phénol

SIGNIFICATION DES RÉFÉRENCES

L B 05 E P K -R

Résistance Couleur cap
Vide 0 k Ω -B Bleu
01 1 k Ω -G Vert
05 5 k Ω -R Rouge
10 10 k Ω -Y Jaune
– Noir

Filetage bougie A, B, D ... Apparence
B Ø 14 mm et
C Ø 10 mm Design spécial
D Ø 10 & 12 mm -1, -2, -3 ...
F Ø 9 mm C Cable intégré
Z Ø 10, 12 & 14 mm F Pour câble HT Ø 5 mm
G Avec joint pour volute
Apparence Embout bougie moteur
L Coude 90° E Avec olive H Couleur cap
S Droit F Sans olive K Joint silicone étanche
T Type “T” L Résistance bobinée
V Coude à 120° (long) M Gaine caoutchouc
X Coude à 102° P Joint spécial étanche
Y Coude à 120° (court) W Double ressort de contact
Y Avec ergot de préhension
Z Forme spéciale

329
