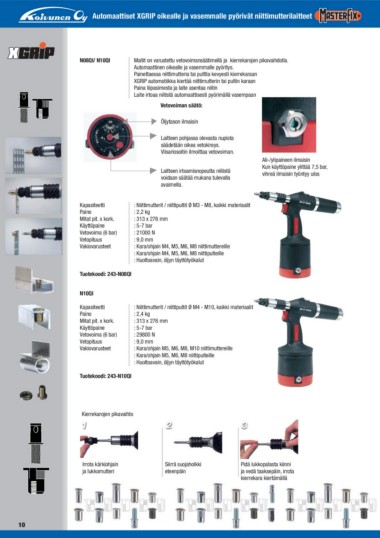

Automaattiset XGRIP oikealle ja vasemmalle pyörivät niittimutterilaitteet

N08QI/ N10QI Mallit on varustettu vetovoimansäätimellä ja kierrekarojen pikavaihdolla.
Automaattinen oikealle ja vasemmalle pyöritys.
Painettaessa niittimutteria tai pulttia kevyesti kierrekaraan
XGRIP automatiikka kiertää niittimutterin tai pultin karaan
Paina liipasimesta ja laite asentaa niitin
Laite irtoaa niitistä automaattisesti pyörimällä vasempaan

Vetovoiman säätö:

Öljytason ilmaisin

Laitteen pohjassa olevasta nupista Ali-/ylipaineen ilmaisin
säädetään oikea vetokireys. Kun käyttöpaine ylittää 7,5 bar,
Viisariosoitin ilmoittaa vetovoiman. vihreä ilmaisin työntyy ulos

Laitteen irtoamisnopeutta niitistä
voidaan säätää mukana tulevalla
avaimella.

Kapasiteetti : Niittimutterit / niittipultit Ø M3 - M8, kaikki materiaalit
Paino : 2,2 kg
Mitat pit. x kork. : 313 x 276 mm
Käyttöpaine : 5-7 bar
Vetovoima (6 bar) : 21000 N
Vetopituus : 9,0 mm
Vakiovarusteet : Kara/ohjain M4, M5, M6, M8 niittimuttereille
: Kara/ohjain M4, M5, M6, M8 niittipulteille
: Huoltoavain, öljyn täyttötyökalut

Tuotekoodi: 243-N08QI

N10QI

Kapasiteetti : Niittimutterit / niittipultit Ø M4 - M10, kaikki materiaalit
Paino : 2,4 kg
Mitat pit. x kork. : 313 x 276 mm
Käyttöpaine : 5-7 bar
Vetovoima (6 bar) : 29800 N
Vetopituus : 9,0 mm
Vakiovarusteet : Kara/ohjain M5, M6, M8, M10 niittimuttereille
: Kara/ohjain M5, M6, M8 niittipulteille
: Huoltoavain, öljyn täyttötyökalut

Tuotekoodi: 243-N10QI

Kierrekarojen pikavaihto 2) 3)
1)
Siirrä suojaholkki Pidä lukkopalasta kiinni
Irrota kärkiohjain eteenpäin ja vedä taaksepäin, irrota
ja lukkomutteri kierrekara kiertämällä
